Pytanie, czy można zobaczyć atom, nurtuje wielu z nas. Na pierwszy rzut oka wydaje się proste, ale odpowiedź na nie jest znacznie bardziej złożona i fascynująca, niż mogłoby się wydawać. W tym artykule zanurzymy się w świat niewidzialnych cząstek, wyjaśniając zarówno fundamentalne ograniczenia ludzkiego wzroku i tradycyjnej optyki, jak i przedstawiając przełomowe technologie, które pozwoliły naukowcom na "oglądanie" i nawet manipulowanie pojedynczymi atomami.
Atomy są niewidzialne dla oka, ale nowoczesne mikroskopy pozwalają je badać
- Atomów nie można zobaczyć gołym okiem ani za pomocą tradycyjnego mikroskopu optycznego ze względu na ich mikroskopijny rozmiar w stosunku do długości fali światła widzialnego.
- Obrazowanie atomów jest możliwe dzięki zaawansowanym technologiom, takim jak skaningowy mikroskop tunelowy (STM) i mikroskop sił atomowych (AFM), wynalezionym w latach 80. XX wieku.
- "Widzenie" atomów za pomocą tych mikroskopów polega na tworzeniu trójwymiarowych map topograficznych powierzchni, wizualizujących gęstość elektronową lub siły oddziaływań, a nie na klasycznym fotografowaniu.
- Technologie te umożliwiają nie tylko obserwację, ale także precyzyjną manipulację pojedynczymi atomami, otwierając drogę dla nanotechnologii.
- Polscy naukowcy aktywnie uczestniczą w badaniach nad atomami i nanotechnologią, wykorzystując te zaawansowane metody.
Dlaczego atomu nie widać gołym okiem? Poznaj granice ludzkiego wzroku
Zacznijmy od podstawowego problemu: rozmiaru. Pojedynczy atom jest niewyobrażalnie mały, jego średnica waha się od 0,1 do 0,5 nanometra (czyli miliardowych części metra). Dla porównania, długość fali światła widzialnego, którym posługujemy się na co dzień, wynosi od 400 do 700 nanometrów. Wyobraź sobie, że próbujesz "oświetlić" piłeczkę golfową za pomocą fali oceanicznej to po prostu niemożliwe. Światło widzialne jest zbyt "grube", aby oddziaływać z atomem w sposób, który pozwoliłby nam go zobaczyć. Nie ma możliwości, by fala światła odbiła się od obiektu, który jest od niej setki, a nawet tysiące razy mniejszy.
Ograniczenia mikroskopu optycznego: dlaczego nawet najlepszy obiektyw nie wystarczy?
Skoro gołym okiem nie widać, to może mikroskopem? Niestety, nawet najbardziej zaawansowane mikroskopy optyczne, które potrafią powiększyć obraz tysiące razy, napotykają na tę samą fundamentalną barierę. Ich rozdzielczość jest ograniczona przez długość fali światła, którego używają. Zasada jest prosta: nie można rozróżnić szczegółów mniejszych niż połowa długości fali używanego światła. To tak zwana granica dyfrakcyjna. Ponieważ atom jest znacznie mniejszy niż ta granica dla światła widzialnego, żaden mikroskop optyczny, niezależnie od jakości soczewek, nie będzie w stanie go "zobaczyć" w klasycznym sensie, czyli utworzyć jego obrazu poprzez skupienie odbitych promieni światła. Potrzebowaliśmy zupełnie nowego podejścia.
Przełom, który pozwolił "dotknąć" atomu: narodziny nowoczesnej mikroskopii
Przez długi czas niemożność bezpośredniej obserwacji atomów była jednym z największych wyzwań nauki. Musieliśmy polegać na pośrednich dowodach i modelach teoretycznych. Jednak w latach 80. XX wieku nastąpił prawdziwy przełom, który zmienił oblicze fizyki i chemii materiałowej. Pojawiły się nowe technologie, które nie polegały na świetle, lecz na innych fundamentalnych oddziaływaniach, umożliwiając nam nie tylko "widzenie", ale wręcz "dotykanie" pojedynczych atomów. Była to era mikroskopii sond skanujących.
Skaningowy Mikroskop Tunelowy (STM): jak prąd elektryczny rysuje obraz atomów?

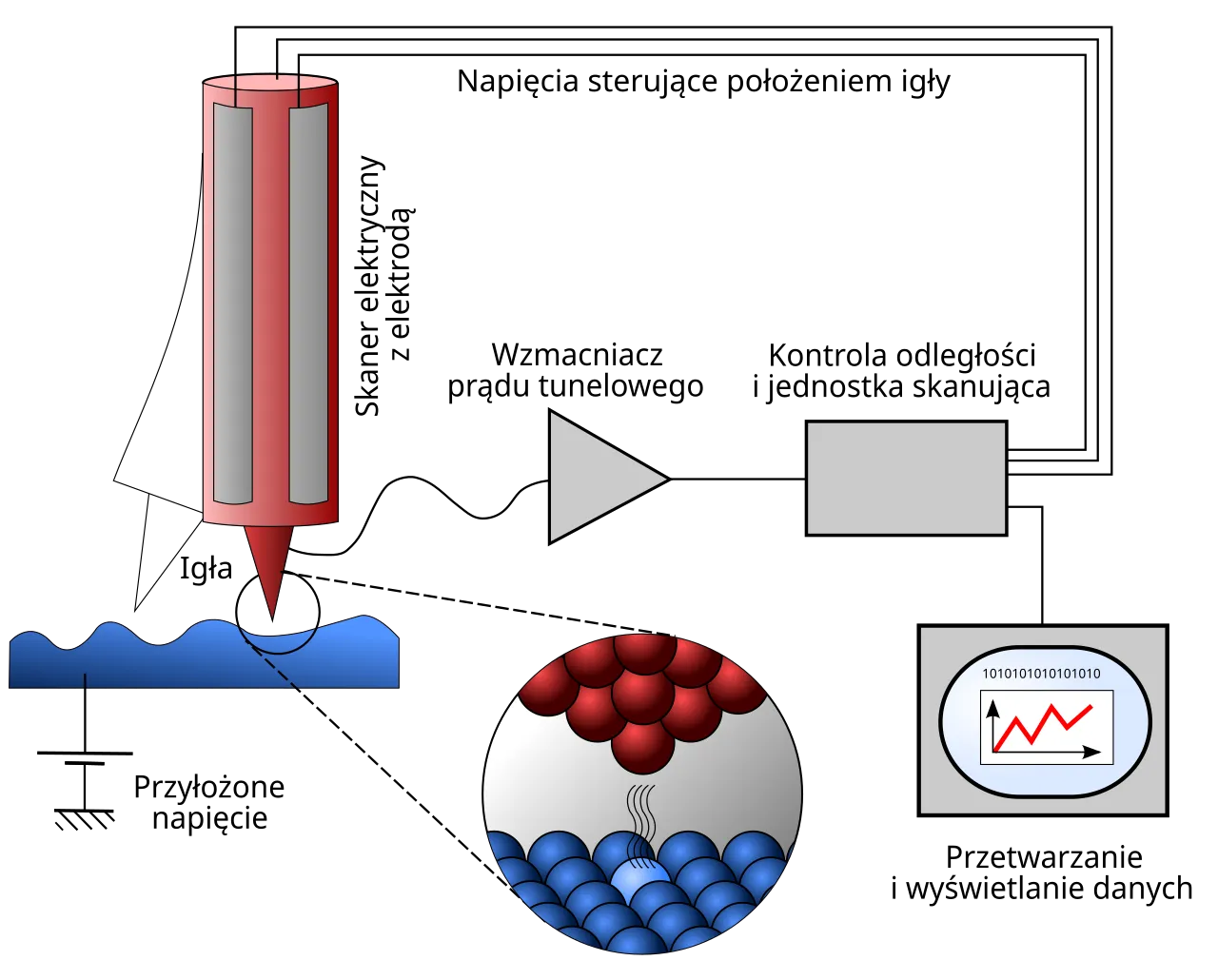

Jednym z pierwszych i najważniejszych narzędzi, które umożliwiło nam "zobaczenie" atomów, był Skaningowy Mikroskop Tunelowy (STM). Został on wynaleziony w 1981 roku przez dwóch genialnych naukowców z IBM Research Zurich: Gerda Binniga i Heinricha Rohrera, za co w 1986 roku otrzymali Nagrodę Nobla z fizyki. STM działa na zasadzie kwantowego efektu tunelowego. Niezwykle ostra, przewodząca prąd sonda jest zbliżana na odległość zaledwie kilku atomów do przewodzącej próbki. Nawet jeśli sonda nie dotyka próbki, elektrony mogą "tunelować" przez szczelinę, tworząc niewielki prąd. Intensywność tego prądu jest niezwykle wrażliwa na odległość. Sonda skanuje powierzchnię, a komputer rejestruje zmiany prądu tunelowego, tworząc w ten sposób trójwymiarową mapę topograficzną powierzchni z rozdzielczością atomową. To naprawdę genialne rozwiązanie!
Mikroskop Sił Atomowych (AFM): "słuchanie" oddziaływań, by zobaczyć wszystko
Kolejnym kamieniem milowym był Mikroskop Sił Atomowych (AFM), wynaleziony w 1986 roku, również z udziałem Gerda Binniga. AFM jest jeszcze bardziej wszechstronny niż STM, ponieważ nie wymaga, aby próbka była przewodząca. Działa na zasadzie pomiaru sił oddziaływań międzyatomowych zarówno przyciągających, jak i odpychających między ostrzem sondy a powierzchnią próbki. Sonda, często wykonana z krzemu, jest zamontowana na elastycznej dźwigni (cantileverze). Gdy ostrze zbliża się do powierzchni, siły międzyatomowe powodują ugięcie dźwigni, które jest mierzone za pomocą lasera. Skanując powierzchnię, AFM tworzy mapę sił, co pozwala na rekonstrukcję topografii powierzchni z rozdzielczością atomową. Dzięki temu możemy badać nie tylko metale, ale także izolatory, a nawet próbki biologiczne.
Czym tak naprawdę jest "zdjęcie" atomu? Od danych do wizualizacji

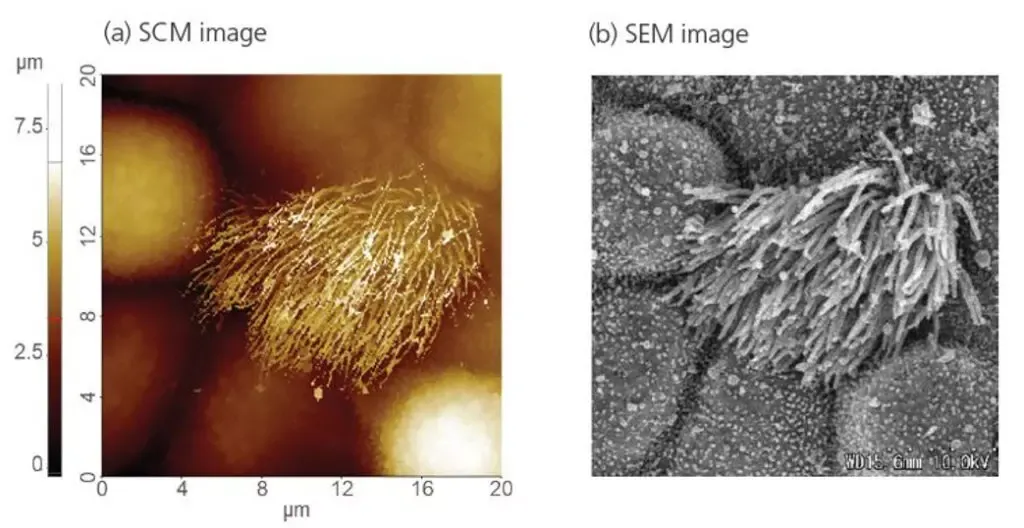

To bardzo ważne, aby zrozumieć, że obrazy, które widzimy z mikroskopów STM i AFM, nie są klasycznymi fotografiami. Nie jest to tak, jakbyśmy robili zdjęcie aparatem. Zamiast tego, są to trójwymiarowe mapy topograficzne powierzchni. W przypadku STM jest to wizualizacja gęstości elektronowej na powierzchni, natomiast w AFM mapa sił międzyatomowych. Komputer zbiera te dane punkt po punkcie, a następnie przetwarza je na zrozumiały dla człowieka obraz, często przedstawiany w pseudokolorach, aby uwydatnić różnice w wysokościach czy intensywnościach sygnału. To jest raczej "odczytanie" powierzchni atom po atomie niż jej "sfotografowanie".
Co dokładnie widzimy na obrazach z mikroskopów? Demaskujemy mity
Kiedy po raz pierwszy oglądamy obrazy atomów z mikroskopów STM czy AFM, często wyobrażamy sobie, że widzimy małe, idealne kulki. To powszechne, ale nieco mylące skojarzenie. Rzeczywistość jest bardziej subtelna i fascynująca. To, co te mikroskopy nam pokazują, jest niezwykle precyzyjne, ale wymaga pewnego kontekstu, by w pełni zrozumieć, co reprezentują te "kropki" na ekranie.
Nie kulki, a chmury elektronowe: prawdziwy wizerunek atomu
Na obrazach z STM i AFM nie "widzimy" atomu jako miniaturowej kulki z jądrem i krążącymi elektronami, jak często przedstawia się go w uproszczonych modelach. Zamiast tego, to, co jest wizualizowane, to kontur jego chmury elektronowej. W przypadku STM, sonda "wyczuwa" rozkład gęstości elektronowej na powierzchni, co jest bezpośrednio związane z orbitalami elektronowymi atomów. Obraz jest więc raczej "mapą" tego, jak elektrony są rozmieszczone wokół jąder atomowych. To subtelna, ale kluczowa różnica, która pozwala nam lepiej zrozumieć naturę materii na jej najbardziej fundamentalnym poziomie.
Czy można zajrzeć do wnętrza atomu za pomocą tych metod?
Standardowe mikroskopy STM i AFM pozwalają nam obrazować powierzchnię materiałów z rozdzielczością atomową, ale nie pozwalają "zajrzeć" do wnętrza pojedynczego atomu w sensie obserwacji jego jądra czy poszczególnych elektronów. Ich działanie opiera się na oddziaływaniach powierzchniowych. Jednak nauka nie stoi w miejscu! Najnowsze udoskonalenia, takie jak AFM z funkcjonalizowaną końcówką (np. z przyczepioną cząsteczką tlenku węgla), otwierają nowe możliwości. Te zaawansowane techniki pozwalają na uzyskanie obrazów o bezprecedensowej rozdzielczości, które są w stanie ukazać strukturę wewnętrzną cząsteczek, a nawet wizualizować wiązania chemiczne między atomami. To już nie tylko "widzenie" atomów, ale niemalże "rozbieranie" ich na poziomie molekularnym, co ma ogromne znaczenie dla chemii i materiałoznawstwa.
Więcej niż oglądanie: jak naukowcy manipulują pojedynczymi atomami?
Możliwość "widzenia" atomów była już sama w sobie rewolucją. Jednak prawdziwa magia zaczęła się, gdy naukowcy zdali sobie sprawę, że te same narzędzia, które pozwalają im obrazować powierzchnię z rozdzielczością atomową, mogą być również wykorzystane do manipulowania pojedynczymi atomami. To otworzyło drzwi do zupełnie nowej dziedziny nauki i technologii, dając nam bezprecedensową kontrolę nad materią na jej najbardziej fundamentalnym poziomie.
Słynny napis "IBM": historia pierwszego atomowego billboardu

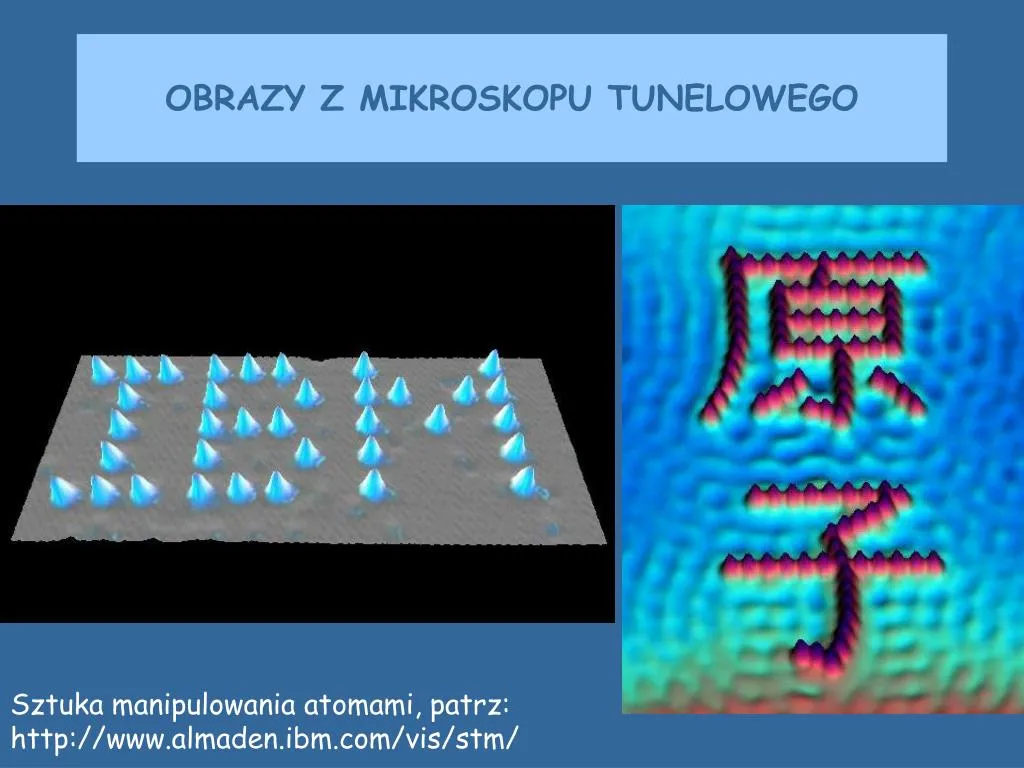

Najbardziej ikonicznym przykładem możliwości manipulacji atomami jest słynny napis "IBM", który został ułożony z 35 atomów ksenonu na powierzchni niklu. Dokonali tego naukowcy z IBM w 1989 roku, używając mikroskopu STM. Za pomocą ostro zakończonej sondy byli w stanie pojedynczo przesuwać atomy ksenonu, układając je w precyzyjny wzór. To było historyczne osiągnięcie, które nie tylko zademonstrowało niezwykłe możliwości technologii STM, ale także stało się symbolem narodzin nanotechnologii. Pokazało światu, że budowanie struktur atom po atomie jest nie tylko możliwe, ale i realne.
Budowanie na poziomie atomowym: przyszłość nanotechnologii i medycyny
Możliwość manipulowania pojedynczymi atomami ma gigantyczne znaczenie dla rozwoju nanotechnologii i medycyny. Wyobraźmy sobie tworzenie materiałów o dokładnie zaprojektowanych właściwościach, budowanie miniaturowych urządzeń elektronicznych o niespotykanej dotąd wydajności, a nawet projektowanie leków, które będą działać na poziomie molekularnym z niesamowitą precyzją. To otwiera drogę do tworzenia nanobotów, które mogłyby naprawiać uszkodzone komórki, czy też materiałów, które same się regenerują. Jesteśmy na progu ery, w której inżynieria materii na poziomie atomowym stanie się codziennością, a możliwości są niemal nieograniczone.
Czy w Polsce "ogląda się" atomy? Polski wkład w świat nanonauki
Zdecydowanie tak! Polska nauka aktywnie uczestniczy w globalnym wyścigu o poznanie i wykorzystanie świata atomów. Mamy w kraju znakomitych naukowców i ośrodki badawcze, które dysponują zaawansowaną aparaturą i wnoszą istotny wkład w rozwój nanonauki i nanotechnologii. To cieszy, bo pokazuje, że jesteśmy częścią tej fascynującej, globalnej przygody naukowej.
Główne ośrodki badawcze i ich osiągnięcia
W Polsce badania z wykorzystaniem mikroskopii bliskich pól, w tym STM i AFM, prowadzone są na wielu renomowanych uczelniach i w instytutach. Do czołowych ośrodków należą między innymi Politechnika Wrocławska, Instytut Fizyki PAN w Warszawie oraz Uniwersytet Jagielloński. Polscy naukowcy wnoszą znaczący wkład w rozwój nanotechnologii i materiałoznawstwa, badając nowe materiały o unikalnych właściwościach. Pracują nad nowymi strukturami półprzewodnikowymi, materiałami do magazynowania energii, a także nad powierzchniami o specyficznych właściwościach, które mogą znaleźć zastosowanie w sensorach czy katalizie. Ich prace często publikowane są w prestiżowych międzynarodowych czasopismach naukowych, co świadczy o ich wysokiej jakości i innowacyjności.
Praktyczne zastosowania badań nad atomami w polskim przemyśle
Badania nad atomami i nanotechnologią w Polsce mają również potencjalne praktyczne zastosowania w przemyśle. Na przykład, w elektronice, polscy naukowcy pracują nad miniaturyzacją komponentów i tworzeniem bardziej wydajnych urządzeń, co jest kluczowe dla rozwoju nowoczesnych technologii, takich jak Internet Rzeczy czy sztuczna inteligencja. W medycynie, badania nad nanomateriałami otwierają drogę do nowych metod diagnostyki, precyzyjnego dostarczania leków czy tworzenia biokompatybilnych implantów. Chociaż droga od badań podstawowych do komercyjnych produktów jest długa, polskie ośrodki naukowe aktywnie współpracują z przemysłem, dążąc do przekształcenia odkryć laboratoryjnych w innowacyjne rozwiązania technologiczne.
A więc, czy można zobaczyć atom? Ostateczna odpowiedź
Podsumowując, na pytanie "czy można zobaczyć atom?" odpowiedź brzmi: nie w tradycyjnym sensie, czyli gołym okiem czy za pomocą mikroskopu optycznego. Atom jest po prostu zbyt mały, aby światło widzialne mogło go "oświetlić" i stworzyć jego obraz. Jednak dzięki rewolucyjnym technologiom, takim jak skaningowy mikroskop tunelowy (STM) i mikroskop sił atomowych (AFM), naukowcy mogą tworzyć precyzyjne mapy powierzchni z rozdzielczością atomową. Widzimy na nich nie tyle "zdjęcia" atomów, co wizualizacje ich chmur elektronowych lub sił oddziaływań. Co więcej, te same narzędzia pozwalają nam nie tylko "oglądać", ale i manipulować pojedynczymi atomami, otwierając drzwi do nieskończonych możliwości w nanotechnologii.
Przeczytaj również: Model atomu węgla: Zbuduj go sam! Prosta instrukcja DIY
Co przyniesie przyszłość? Granice poznania na poziomie atomowym
Granice poznania na poziomie atomowym wciąż się przesuwają. Dalsze udoskonalenia technik mikroskopowych, takie jak wspomniane AFM z funkcjonalizowaną końcówką, pozwolą nam na jeszcze głębsze wnikanie w strukturę materii. Możemy spodziewać się coraz bardziej precyzyjnych obrazów wiązań chemicznych, a być może nawet dynamicznych obserwacji procesów zachodzących na poziomie atomowym w czasie rzeczywistym. To otwiera fascynujące perspektywy dla materiałoznawstwa, chemii i biologii, pozwalając nam nie tylko zrozumieć, jak działa świat na najmniejszym poziomie, ale także aktywnie go kształtować.
