Zrozum całkowite wewnętrzne odbicie: od diamentów po internet

Zjawisko całkowitego wewnętrznego odbicia to jeden z najbardziej fascynujących aspektów optyki, który na co dzień kształtuje otaczający nas świat, choć często nie zdajemy sobie z tego sprawy. Od niesamowitego blasku diamentów, przez niezawodną transmisję danych w światłowodach, aż po złudne miraże na horyzoncie zrozumienie tego fenomenu pozwala nam docenić, jak sprytnie natura i technologia wykorzystują światło.

Jak światło zmienia kierunek: Prawo załamania

Zanim zagłębimy się w szczegóły całkowitego wewnętrznego odbicia, musimy zrozumieć podstawowe zachowanie światła, gdy przechodzi ono z jednego ośrodka do drugiego. Mówimy tutaj o zjawisku załamania światła, które jest regulowane przez Prawo Snelliusa. Kiedy promień światła napotyka granicę dwóch różnych ośrodków na przykład powietrza i wody zmienia swój kierunek. Dzieje się tak, ponieważ prędkość światła jest inna w każdym ośrodku.

Kluczowym pojęciem jest tutaj współczynnik załamania światła (n), który możemy traktować jako miarę "gęstości optycznej" danego materiału. Im wyższy współczynnik załamania, tym wolniej światło porusza się w danym ośrodku i tym bardziej jest "ugięte" (załamywane) przy przejściu z ośrodka rzadszego do gęstszego. Na przykład, woda ma wyższy współczynnik załamania niż powietrze, dlatego patrząc na dno basenu, widzimy je płycej, niż jest w rzeczywistości. To właśnie ta zmiana kierunku i prędkości światła na granicy ośrodków jest fundamentem dla zrozumienia zjawiska całkowitego wewnętrznego odbicia.

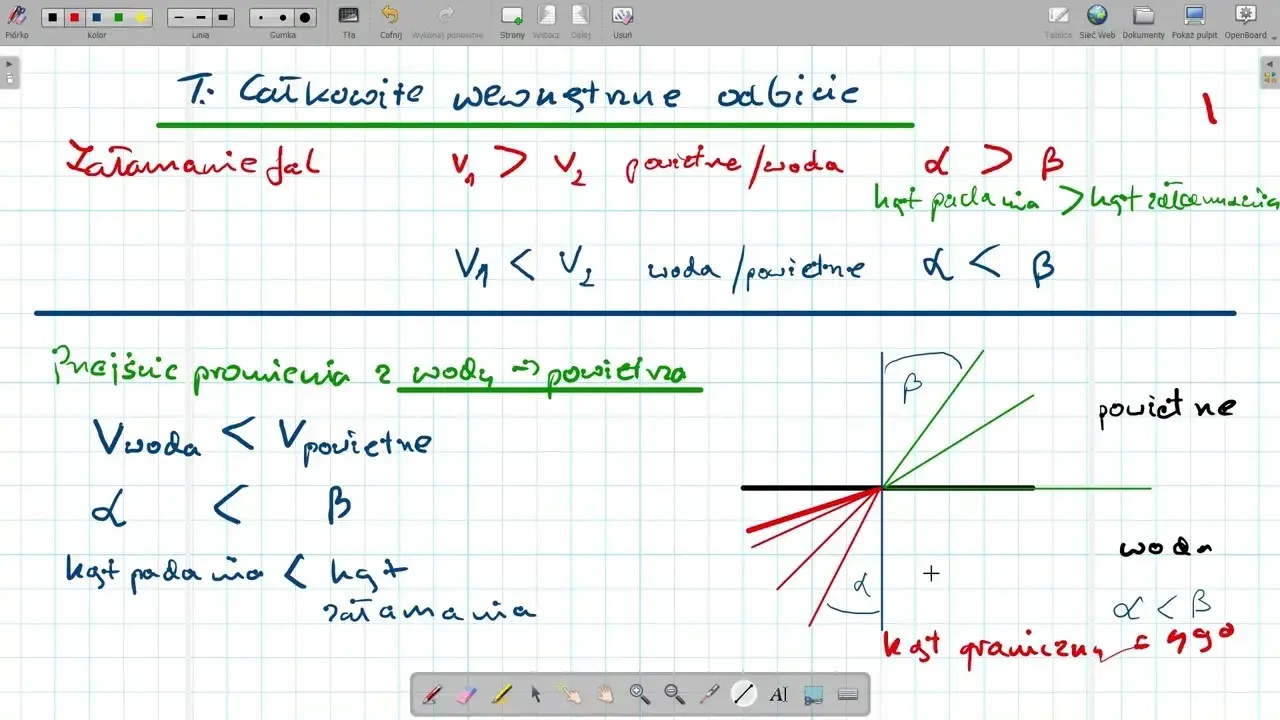

Całkowite wewnętrzne odbicie: pełne zrozumienie krok po kroku

Całkowite wewnętrzne odbicie to fascynujące zjawisko, w którym światło, zamiast przejść do drugiego ośrodka, zostaje w całości odbite z powrotem do ośrodka, z którego pochodzi. Można powiedzieć, że światło zostaje "uwięzione" w danym materiale. Aby to zjawisko zaszło, muszą być spełnione dwa bardzo konkretne warunki:

1. Przejście światła z ośrodka optycznie gęstszego do rzadszego. Oznacza to, że światło musi poruszać się z materiału o wyższym współczynniku załamania (np. wody) do materiału o niższym współczynniku załamania (np. powietrza). Jeśli światło przechodzi z ośrodka rzadszego do gęstszego, zawsze będzie się załamywać i nigdy nie dojdzie do całkowitego wewnętrznego odbicia.

2. Kąt padania musi być większy od kąta granicznego. Kąt padania to kąt między promieniem światła a normalną (linią prostopadłą do powierzchni) w punkcie, w którym światło uderza w granicę ośrodków. Jeśli ten kąt jest zbyt mały, światło po prostu się załamie i przejdzie do drugiego ośrodka. Dopiero po przekroczeniu pewnej "magicznej" wartości, zwanej kątem granicznym, następuje całkowite wewnętrzne odbicie.

Kąt graniczny w praktyce: obliczanie i konsekwencje

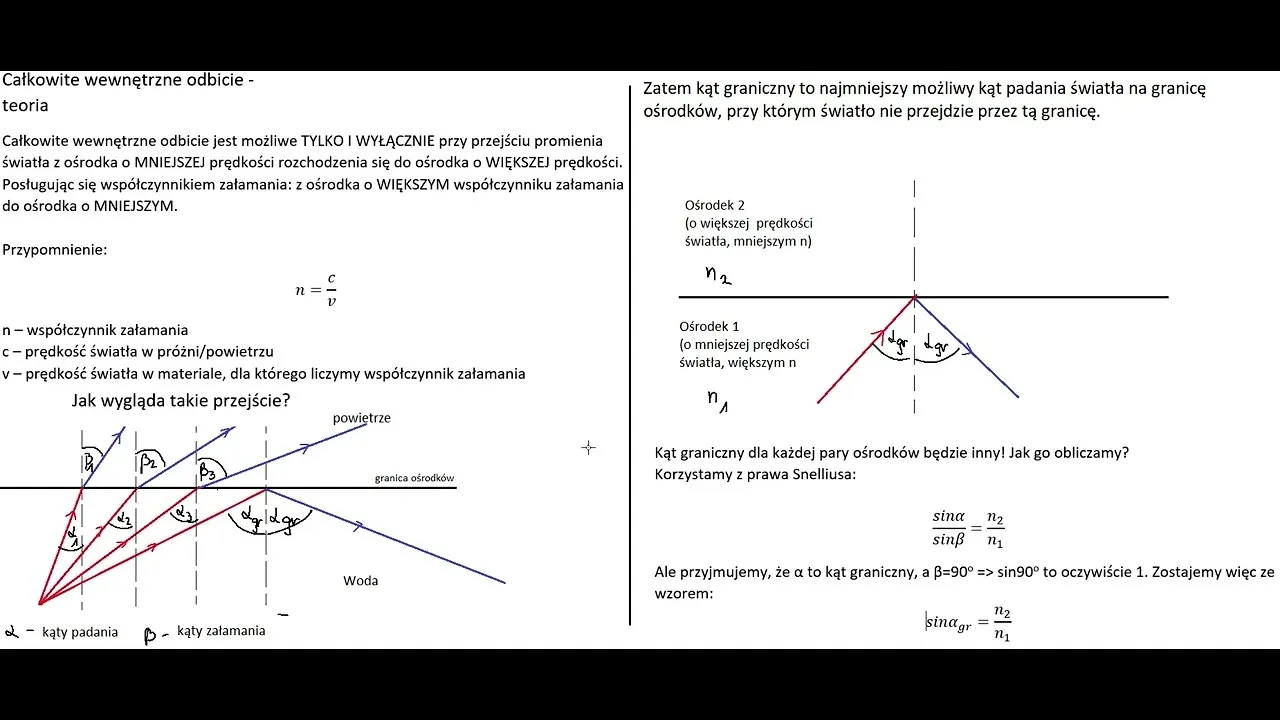

Kąt graniczny (oznaczany jako αg) to kluczowa wartość w zjawisku całkowitego wewnętrznego odbicia. Możemy go sobie wyobrazić jako "magiczną barierę". Jest to kąt padania, przy którym promień załamany nie przechodzi już do drugiego ośrodka, lecz "ślizga się" po jego granicy, tworząc kąt załamania wynoszący dokładnie 90 stopni. Jeśli kąt padania przekroczy tę wartość, światło nie ma już możliwości przejścia i ulega całkowitemu wewnętrznemu odbiciu.

Wartość kąta granicznego zależy od współczynników załamania obu ośrodków i można ją obliczyć za pomocą prostego wzoru:

sin(αg) = n₂ / n₁

Gdzie:

• αg to kąt graniczny.
• n₁ to współczynnik załamania ośrodka, z którego światło pada (ośrodek optycznie gęstszy).
• n₂ to współczynnik załamania ośrodka, do którego światło próbuje przejść (ośrodek optycznie rzadszy).

Spójrzmy na kilka przykładów kątów granicznych dla światła przechodzącego z różnych materiałów do powietrza (gdzie n₂ ≈ 1):

• Dla wody (n₁ ≈ 1,33): kąt graniczny wynosi około 48,6°.
• Dla szkła (np. polistyren, n₁ ≈ 1,59): kąt graniczny wynosi około 42,2°.
• Dla diamentu (n₁ ≈ 2,42): kąt graniczny wynosi zaledwie około 24,4°.

Jak widać, diament ma wyjątkowo mały kąt graniczny. To właśnie ta właściwość, w połączeniu z odpowiednim szlifem, sprawia, że diamenty tak olśniewająco błyszczą, o czym opowiem za chwilę. Wraz ze wzrostem kąta padania, światło najpierw ulega załamaniu (zgodnie z Prawem Snelliusa), następnie, gdy kąt padania osiąga wartość kąta granicznego, promień załamany "znika", a światło zaczyna się całkowicie odbijać, pozostając w pierwszym ośrodku.

Technologia oparta na odbiciu: jak zmieniliśmy świat

Zjawisko całkowitego wewnętrznego odbicia to nie tylko ciekawostka fizyczna, ale także fundament wielu przełomowych technologii, które zrewolucjonizowały nasz świat. Dzięki niemu możemy przesyłać dane z prędkością światła i zaglądać w głąb ludzkiego ciała.

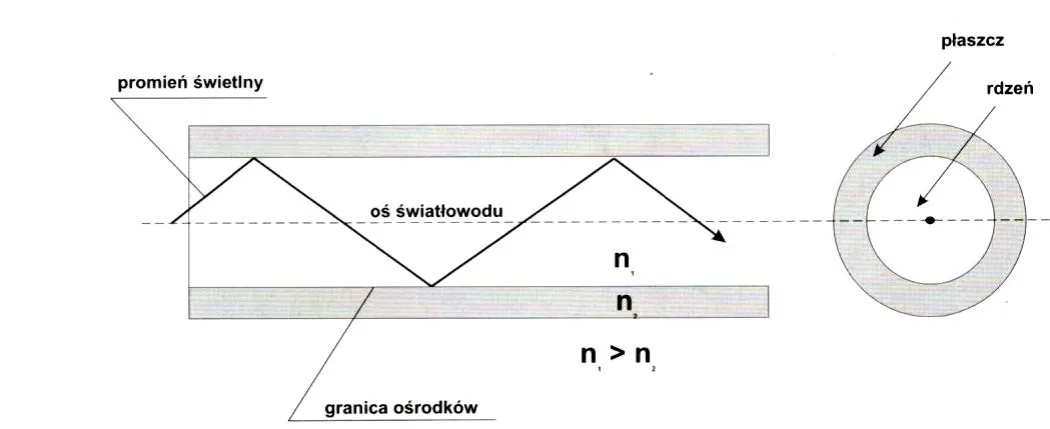

Najważniejszym zastosowaniem są bez wątpienia światłowody. To one stanowią kręgosłup współczesnego internetu, telekomunikacji i telewizji. Światłowód składa się z cienkiego rdzenia (zazwyczaj szklanego lub plastikowego) o wyższym współczynniku załamania, otoczonego płaszczem o niższym współczynniku załamania. Kiedy impuls świetlny zostanie wprowadzony do rdzenia pod odpowiednim kątem, ulega on wielokrotnemu całkowitemu wewnętrznemu odbiciu od granicy z płaszczem. Dzięki temu światło może podróżować na ogromne odległości z minimalnymi stratami energii, przenosząc ogromne ilości danych w ułamku sekundy.

W medycynie całkowite wewnętrzne odbicie jest kluczowe dla działania endoskopów. Te elastyczne instrumenty, wyposażone w miniaturowe światłowody, pozwalają lekarzom oświetlać i oglądać wnętrze ciała pacjenta, np. przewód pokarmowy czy stawy, bez konieczności przeprowadzania inwazyjnych operacji. To ogromny krok naprzód w diagnostyce i leczeniu.

Zjawisko to wykorzystuje się również w wielu przyrządach optycznych. Pryzmaty w lornetkach, peryskopach, a nawet w niektórych aparatach fotograficznych, są zaprojektowane tak, aby wykorzystywać całkowite wewnętrzne odbicie do odwracania obrazu lub zmiany kierunku biegu światła. Jest to znacznie bardziej efektywne i zapewnia lepszą jakość obrazu niż tradycyjne lustra, które zawsze pochłaniają pewną część światła.

Natura w pełnym blasku: obserwacje na co dzień

Całkowite wewnętrzne odbicie to nie tylko domena zaawansowanej technologii, ale także zjawisko, które możemy podziwiać w naturze i w przedmiotach codziennego użytku. Często nie zdajemy sobie sprawy, że to właśnie ono odpowiada za niektóre z najbardziej spektakularnych efektów wizualnych.

Najlepszym przykładem jest blask diamentów. Jak wspomniałem wcześniej, diament ma niezwykle niski kąt graniczny (około 24,4°). Dzięki temu, odpowiednio oszlifowany diament (tzw. szlif brylantowy) działa jak pułapka na światło. Światło wpadające do kamienia ulega wielokrotnym całkowitym wewnętrznym odbiciom od jego wewnętrznych ścianek, zanim w końcu opuści kamień przez górną powierzchnię. Ten proces sprawia, że diament intensywnie iskrzy i rozszczepia światło na kolory tęczy, tworząc efekt, który nazywamy brylancją lub "ogniem".

Innym, często zaskakującym przykładem są miraże, znane również jako fatamorgana. To złudzenie optyczne, które możemy zaobserwować na rozgrzanym asfalcie lub na pustyni. Powstaje, gdy światło odbija się od warstw powietrza o różnej temperaturze, a co za tym idzie różnej gęstości i współczynniku załamania. Na przykład, nad gorącą szosą powietrze przy powierzchni jest cieplejsze i rzadsze (niższy współczynnik załamania) niż chłodniejsze powietrze wyżej. Światło z nieba, biegnąc w dół, ulega całkowitemu wewnętrznemu odbiciu od tej granicy, tworząc iluzję kałuży wody na drodze lub odległego jeziora na pustyni.

Warto również zwrócić uwagę na obserwacje pod wodą. Jeśli kiedykolwiek nurkowałeś lub po prostu zanurzyłeś głowę pod wodę i spojrzałeś w górę pod odpowiednio dużym kątem (większym niż kąt graniczny dla wody i powietrza), mogłeś zauważyć, że powierzchnia wody działa jak idealne lustro. Zamiast widzieć to, co jest nad wodą, widzisz odbite dno lub obiekty znajdujące się pod wodą. To klasyczny przykład całkowitego wewnętrznego odbicia, gdzie światło z wnętrza wody nie może wydostać się na zewnątrz.

Najczęstsze pomyłki i pytania o całkowite wewnętrzne odbicie

Wokół całkowitego wewnętrznego odbicia narosło kilka typowych nieporozumień. Ważne jest, aby zrozumieć kluczowe różnice i warunki, które muszą być spełnione, aby to zjawisko zaszło.

• Różnica między całkowitym wewnętrznym odbiciem a zwykłym odbiciem od lustra: To jedna z najczęstszych pomyłek. Zwykłe odbicie od lustra (lub innej powierzchni) zawsze wiąże się z pewną stratą energii część światła jest pochłaniana przez materiał, a część rozpraszana. Natomiast całkowite wewnętrzne odbicie, jak sama nazwa wskazuje, jest całkowite. Oznacza to, że 100% światła zostaje odbite z powrotem do pierwszego ośrodka, bez żadnych strat. Jest to idealne odbicie, dlatego tak chętnie wykorzystuje się je w optyce precyzyjnej i światłowodach.

• Dlaczego zjawisko nie zachodzi, gdy światło przechodzi z ośrodka rzadszego do gęstszego (np. z powietrza do wody)? Jak już wcześniej wspomniałem, jednym z kluczowych warunków całkowitego wewnętrznego odbicia jest przejście światła z ośrodka optycznie gęstszego do rzadszego. Kiedy światło przechodzi z ośrodka rzadszego (np. powietrza) do gęstszego (np. wody), zawsze ulega załamaniu w kierunku normalnej. W takiej sytuacji zawsze istnieje kąt załamania, niezależnie od kąta padania (o ile nie jest to 90 stopni, kiedy promień "ślizga się" po powierzchni). Nigdy nie dojdzie do sytuacji, w której promień załamany osiągnąłby 90 stopni i "zniknął", ponieważ światło zawsze będzie w stanie przeniknąć do gęstszego ośrodka, choć pod zmienionym kątem. Zatem, całkowite wewnętrzne odbicie jest możliwe tylko wtedy, gdy światło "próbuje uciec" z ośrodka, w którym porusza się wolniej, do ośrodka, w którym poruszałoby się szybciej.
