Twój peryskop na fizykę: Zbuduj, zrozum, zachwyć nauczyciela!

Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak samodzielnie zbudować działający peryskop z łatwo dostępnych materiałów. Dowiesz się nie tylko, jak go zrobić, ale także zrozumiesz fascynujące zasady fizyki, które nim rządzą, co sprawi, że Twój projekt na lekcję fizyki będzie prawdziwym sukcesem.

Zrozum optykę w praktyce, a nie tylko w teorii

Z mojego doświadczenia wiem, że nic tak nie utrwala wiedzy, jak praktyczne zastosowanie teorii. Samodzielna budowa peryskopu to doskonały przykład, jak można zrozumieć zasady optyki, takie jak odbicie światła, nie tylko z książek, ale poprzez działanie. To nie tylko projekt na ocenę, to angażujący sposób, by zobaczyć fizykę w akcji i poczuć satysfakcję z własnoręcznie stworzonego, działającego urządzenia. To jest właśnie to, co nazywam prawdziwą nauką!

Czego potrzebujesz, by zacząć? Lista zakupów, którą skompletujesz w 15 minut

Nie martw się, nie będziesz potrzebować specjalistycznego sprzętu. Wszystkie materiały są łatwo dostępne i prawdopodobnie masz je już w domu lub kupisz w osiedlowym sklepie za grosze. Przygotowałem dla Ciebie listę, dzięki której skompletujesz wszystko w mgnieniu oka:

• Obudowa: Pusty, dokładnie umyty i wysuszony karton po mleku lub soku (np. typu Tetra Pak). Może być też podłużne pudełko po butach lub tuba po chipsach ważne, żeby było sztywne i nieprzezroczyste.
• Elementy optyczne: Dwa małe, identyczne lusterka (np. kosmetyczne, o wymiarach około 5x5 cm). Możesz je znaleźć w drogeriach, pasmanteriach, a czasem nawet w sklepach papierniczych.

A oto narzędzia, które przydadzą się do pracy:

• Nożyczki lub nóż do tapet (cutter) uwaga, nóż do tapet powinien być używany pod nadzorem osoby dorosłej!
• Mocna taśma klejąca (np. izolacyjna, pakowa lub dwustronna).
• Klej (np. uniwersalny, do papieru lub na gorąco ten ostatni jest bardzo szybki).
• Linijka.
• Ekierka absolutnie kluczowa do precyzyjnego wyznaczenia kątów!
• Ołówek.

Zbuduj swój peryskop krok po kroku

Teraz, kiedy masz już wszystkie potrzebne materiały, przejdźmy do konkretów. Pamiętaj, że precyzja to klucz do sukcesu, ale nie bój się eksperymentować to w końcu Twój projekt!

Krok 1: Przygotowanie idealnej obudowy mycie, suszenie i pierwsze cięcia

Zacznij od dokładnego umycia i osuszenia kartonu. To ważne, aby w środku nie było żadnych resztek płynu, które mogłyby zamazać widok lub uszkodzić lusterka. Gdy karton jest już suchy, weź ołówek i linijkę. W dolnej części jednej ze ścianek wytnij "okienko" obserwacyjne to przez nie będziesz patrzeć. Następnie, w górnej części przeciwległej ścianki, wytnij drugie "okienko", które będzie pełniło funkcję "obiektywu" Twojego peryskopu. Pamiętaj, aby otwory były na tyle duże, by swobodnie przez nie patrzeć, ale nie za duże, by nie osłabić konstrukcji.

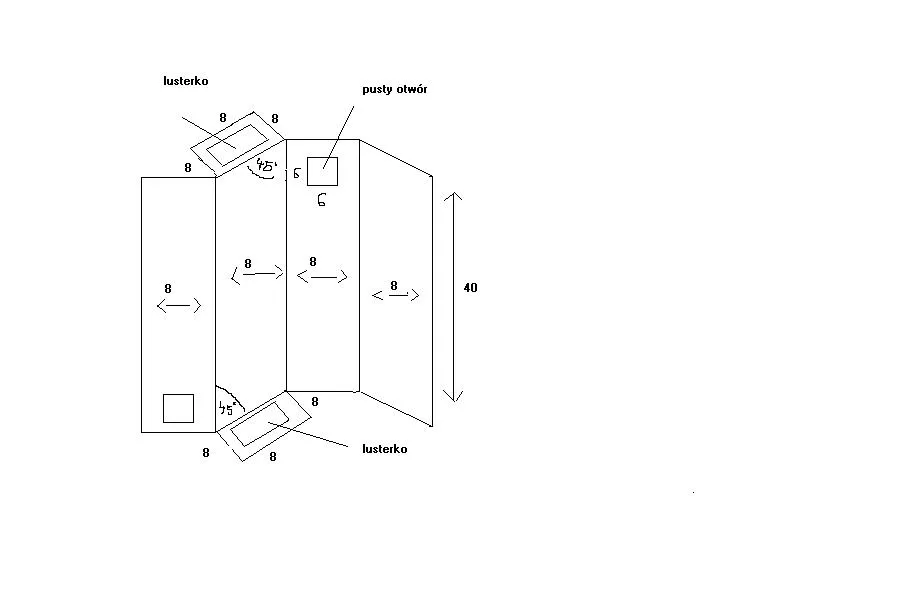

Krok 2: Klucz do sukcesu jak precyzyjnie wyznaczyć i naciąć kąty 45 stopni?

Ten krok jest absolutnie kluczowy dla prawidłowego działania peryskopu. W bocznych ściankach kartonu musisz wyznaczyć miejsca na lusterka. Użyj linijki i ekierki, aby narysować linie pod kątem 45 stopni. Te linie powinny być równoległe do siebie i znajdować się na takiej wysokości, aby lusterka były umieszczone naprzeciwko otworów, które wyciąłeś w Kroku 1. Kiedy masz już narysowane linie, ostrożnie naciśnij wzdłuż nich nożyczkami lub nożem do tapet, tworząc szczeliny, w które wsunięte zostaną lusterka. Precyzja jest tu najważniejsza od niej zależy, czy obraz będzie wyraźny i niezakłócony.

Krok 3: Montaż lusterek, czyli serca Twojego peryskopu

Teraz czas na serce peryskopu lusterka. Ostrożnie wsuń je w nacięcia, które przygotowałeś w poprzednim kroku. Upewnij się, że lusterka są ustawione równolegle do siebie i pod kątem 45 stopni do osi kartonu. Górne lusterko powinno być skierowane w stronę "obiektywu" (górnego otworu), a dolne w stronę "okienka" (dolnego otworu). Kiedy upewnisz się, że są prawidłowo ustawione, solidnie przymocuj je za pomocą taśmy klejącej lub kleju. Możesz użyć kleju na gorąco dla szybkiego i trwałego efektu, ale zwykły klej uniwersalny też da radę, tylko będzie potrzebował więcej czasu na wyschnięcie.

Krok 4: Testowanie i finalne uszczelnienie konstrukcji

Zanim uznasz swój peryskop za gotowy, czas na test! Spójrz przez "okienko" obserwacyjne i sprawdź, czy widzisz obraz. Jeśli tak, to świetnie! Jeśli obraz jest niewyraźny lub go w ogóle nie ma, wróć do poprzednich kroków i sprawdź ustawienie lusterek. Kiedy upewnisz się, że wszystko działa, zajmij się uszczelnieniem. Zaklej wszystkie szczeliny i otwory w obudowie (poza "okienkami" i miejscem, gdzie wchodzą lusterka) za pomocą taśmy klejącej. Dlaczego to takie ważne? Ponieważ światło z zewnątrz nie powinno wpadać do środka, gdyż mogłoby to zakłócić jakość obrazu i sprawić, że będzie on ciemny lub rozmazany. Im szczelniejsza obudowa, tym lepszy obraz!

Jak działa peryskop? Tajemnica optyki

Zbudowanie peryskopu to jedno, ale zrozumienie, dlaczego działa, to prawdziwa gratka dla każdego młodego fizyka. Pozwól, że wyjaśnię Ci to w prosty sposób.

Prawo odbicia światła: prosta zasada, która wszystko wyjaśnia

Działanie peryskopu opiera się na podstawowej zasadzie fizyki, którą nazywamy prawem odbicia światła. Mówi ono, że kąt, pod jakim promień światła pada na powierzchnię (kąt padania), jest zawsze równy kątowi, pod jakim się od niej odbija (kąt odbicia). W naszym peryskopie lusterka są ustawione pod kątem 45 stopni w stosunku do osi tuby. Kiedy promień światła z obiektu (np. zza rogu) pada na górne lusterko pod kątem 45 stopni, odbija się od niego również pod kątem 45 stopni, co w efekcie zmienia jego kierunek o 90 stopni. Dzięki temu światło "skręca" i biegnie w dół tuby.

Rysujemy schemat: zobacz, jak promień światła podróżuje przez Twój wynalazek

Wyobraź sobie, że promień światła wyrusza z obiektu, który chcesz zobaczyć. Najpierw trafia na górne lusterko Twojego peryskopu. Tam, zgodnie z prawem odbicia, zmienia swój kierunek i podróżuje w dół, wzdłuż wnętrza kartonowej tuby. Następnie napotyka drugie lusterko, które jest ustawione równolegle do pierwszego. Od niego również się odbija, ponownie zmieniając kierunek o 90 stopni, i trafia prosto do Twojego oka. To właśnie ta "podróż" promienia światła, z dwoma kolejnymi odbiciami, pozwala Ci widzieć obiekty, które normalnie byłyby poza Twoim zasięgiem wzroku. Narysowanie prostego schematu z dwoma lusterkami i liniami symbolizującymi promienie światła, z pewnością pomoże Ci to zwizualizować i lepiej zrozumieć.

Dlaczego obraz, który widzisz, nie jest do góry nogami?

To bardzo dobre pytanie! Wiele osób myśli, że skoro światło się odbija, to obraz powinien być odwrócony. Na szczęście, w przypadku prostego peryskopu z dwoma równoległymi lusterkami płaskimi, obraz, który widzisz, jest prosty, pozorny i tej samej wielkości co przedmiot. Dzieje się tak, ponieważ każde z lusterek płaskich tworzy obraz, który jest prosty, a dwa kolejne odbicia "prostują" obraz tak, że widzisz go w naturalnej orientacji. To jedna z fascynujących cech zwierciadeł płaskich, którą możesz zademonstrować dzięki swojemu peryskopowi!

Uniknij błędów: porady dla konstruktorów peryskopu

Podczas budowy peryskopu, jak przy każdym projekcie DIY, mogą pojawić się pewne trudności. Nie martw się, to normalne! Przygotowałem dla Ciebie kilka wskazówek, jak sobie z nimi poradzić.

Problem: Nic nie widać! Sprawdź ustawienie swoich lusterek

Jeśli po złożeniu peryskopu nic nie widzisz lub obraz jest bardzo zniekształcony, najprawdopodobniej problem leży w niewłaściwym ustawieniu lusterek. To najczęstszy błąd! Upewnij się, że oba lusterka są ustawione dokładnie pod kątem 45 stopni w stosunku do osi tuby i co najważniejsze są idealnie równoległe do siebie. Nawet niewielkie odchylenie od kąta 45 stopni sprawi, że promienie światła nie trafią tam, gdzie powinny. Wróć do Kroku 2 i 3, użyj ekierki, aby ponownie sprawdzić i skorygować ich położenie. Czasem wystarczy delikatnie przesunąć lusterko, aby wszystko zaskoczyło.

Problem: Obraz jest rozmazany lub ciemny. Jak poprawić jakość widzenia?

Rozmazany lub ciemny obraz może mieć kilka przyczyn. Po pierwsze, sprawdź, czy obudowa jest szczelna. Jeśli do środka peryskopu wpada światło z zewnątrz (np. przez niezabezpieczone szczeliny), może to rozpraszać obraz i sprawiać, że będzie on mniej wyraźny. Zaklej wszystkie niepotrzebne otwory i szczeliny mocną taśmą. Po drugie, upewnij się, że lusterka są stabilnie zamocowane. Jeśli drżą lub są luźne, obraz będzie niestabilny i rozmazany. Wzmocnij ich mocowanie dodatkową taśmą lub klejem. Pamiętaj też, że jakość samych lusterek ma znaczenie im lepsze lusterka, tym ostrzejszy obraz.

Problem: Konstrukcja jest niestabilna. Sposoby na wzmocnienie Twojego peryskopu

Jeśli Twój peryskop wydaje się chwiejny lub łatwo się odkształca, to znak, że potrzebuje wzmocnienia. Użyj mocniejszej taśmy klejącej, aby solidnie połączyć wszystkie krawędzie kartonu. Możesz także dodać wewnętrzne wzmocnienia z kawałków kartonu, wklejając je w rogach tuby, aby usztywnić konstrukcję. Czasami wystarczy po prostu okleić cały peryskop dodatkową warstwą taśmy pakowej, aby stał się bardziej odporny na uszkodzenia i stabilniejszy w użytkowaniu. Pamiętaj, że im solidniejsza konstrukcja, tym dłużej będzie Ci służył Twój wynalazek.

Ulepsz i ozdób swój peryskop

Kiedy Twój peryskop już działa, to świetna okazja, by nadać mu osobisty charakter! To w końcu Twój projekt, więc niech będzie wyjątkowy.

Pomysły na kreatywne wykończenie: od kamuflażu po kosmiczny design

Gotowy peryskop to idealna baza do kreatywnego wykończenia. Oto kilka pomysłów, które możesz wykorzystać:

• Kamuflaż: Pomaluj peryskop w barwy maskujące (zielenie, brązy, beże), aby stał się idealnym narzędziem do podglądania "tajnych baz" w ogrodzie.
• Kosmiczny design: Oklej go folią aluminiową, dodaj naklejki gwiazd i planet, a może nawet małe "anteny" z drutu, by stworzyć kosmiczny peryskop do obserwacji odległych galaktyk (albo chociaż sąsiadów).
• Artystyczne malowanie: Puść wodze fantazji i pomaluj go w ulubione wzory, kolory lub postacie.
• Oklejanie papierem: Użyj kolorowego papieru, tapety lub wycinków z gazet, by nadać mu unikalny wygląd.

Pamiętaj, że estetyka projektu również ma znaczenie, zwłaszcza gdy prezentujesz go w szkole!

Czy można zbudować peryskop z rurek PCV lub pudełka po butach? Alternatywne materiały

Oczywiście, karton po mleku to tylko jedna z wielu opcji! Peryskop można zbudować z różnych materiałów, a każdy z nich ma swoje zalety i wady. Na przykład, rurki PCV są bardzo trwałe i odporne na warunki atmosferyczne, co sprawia, że peryskop jest solidniejszy, ale ich cięcie i montaż lusterek mogą być trudniejsze. Pudełka po butach oferują więcej przestrzeni w środku, co ułatwia manipulowanie lusterkami, ale mogą być mniej sztywne. Tuby po ręcznikach papierowych lub chipsach są łatwe do cięcia, ale zazwyczaj są węższe, co wymaga mniejszych lusterek i precyzyjniejszego montażu. Wybór materiału zależy od Twoich preferencji, dostępności i poziomu trudności, jaki chcesz podjąć. Ważne, aby materiał był nieprzezroczysty i na tyle sztywny, by utrzymać lusterka w stałej pozycji.

Przeczytaj również: Punkt przyłożenia siły: Klucz do zrozumienia mechaniki

Jak zaprezentować swój projekt w klasie, by zachwycić nauczyciela fizyki?

Zbudowanie peryskopu to dopiero początek! Równie ważne jest to, jak go zaprezentujesz. Oto moje wskazówki, jak zaimponować nauczycielowi fizyki:

• Opowiedz o procesie budowy: Krótko przedstaw, jak krok po kroku tworzyłeś peryskop. Podkreśl wyzwania, z jakimi się zmierzyłeś, i jak je pokonałeś. To pokazuje Twoje zaangażowanie.
• Wyjaśnij zasady fizyki: To kluczowy element! Opowiedz o prawie odbicia światła, jak promienie podróżują przez peryskop i dlaczego obraz jest prosty. Użyj prostego języka i wskaż na swoim peryskopie, gdzie zachodzą te zjawiska.
• Zademonstruj działanie: Niech nauczyciel sam sprawdzi, jak działa Twój peryskop. Możesz przygotować mały "test" np. ustawić coś za przeszkodą i poprosić o podglądnięcie.
• Pochwal się kreatywnością: Jeśli ozdobiłeś swój peryskop, opowiedz o swoim pomyśle na design. To pokazuje, że podszedłeś do projektu z pasją.

Pamiętaj, że pewność siebie i entuzjazm są zaraźliwe. Powodzenia!
