Ten artykuł to kompleksowe źródło informacji o soczewkach, przedstawione z perspektywy fizyki. Przygotowałem go, aby pomóc Ci zrozumieć fundamentalne podziały soczewek, ich budowę, kluczowe parametry, mechanizmy powstawania obrazów oraz praktyczne zastosowania, które otaczają nas każdego dnia. Niezależnie od tego, czy jesteś uczniem, studentem, czy po prostu pasjonatem fizyki, znajdziesz tu uporządkowaną wiedzę, która rozjaśni wiele kwestii.
Soczewki w fizyce: Klucz do zrozumienia, jak światło tworzy obrazy i gdzie nas otaczają
- Główny podział to soczewki skupiające (dodatnie, grubsze w środku, ognisko rzeczywiste) i rozpraszające (ujemne, cieńsze w środku, ognisko pozorne).
- Kształt soczewki (wypukła, wklęsła) determinuje jej działanie.
- Kluczowe parametry fizyczne to ogniskowa (f) i zdolność skupiająca (Z), wyrażana w dioptriach.
- Soczewki skupiające mogą tworzyć obrazy rzeczywiste lub pozorne, natomiast soczewki rozpraszające zawsze dają obrazy pozorne i pomniejszone.
- Wady takie jak aberracja sferyczna i chromatyczna wpływają na jakość obrazu.
- Soczewki mają szerokie zastosowanie, od korekcji wzroku po zaawansowane instrumenty optyczne.
Soczewka: Jak działa i co robi ze światłem?
W fizyce soczewka to przezroczysty ośrodek optyczny, zazwyczaj wykonany ze szkła lub tworzywa sztucznego, ograniczony dwiema powierzchniami, z których przynajmniej jedna jest sferyczna. Jej głównym zadaniem jest załamywanie światła w taki sposób, aby tworzyć obrazy przedmiotów. To fascynujące, jak prosta konstrukcja może tak precyzyjnie manipulować promieniami świetlnymi.
Podstawową zasadą działania soczewek jest zjawisko załamania światła (refrakcji). Kiedy światło przechodzi z jednego ośrodka (np. powietrza) do drugiego (np. szkła soczewki) o innej gęstości optycznej, zmienia swój kierunek. Kształt soczewki, a konkretnie krzywizna jej powierzchni, decyduje o tym, jak promienie zostaną załamane i czy zostaną skupione, czy rozproszone.
Aby w pełni zrozumieć działanie soczewek, musimy poznać kilka podstawowych pojęć:
- Oś optyczna: To prosta linia przechodząca przez środki krzywizn powierzchni soczewki. Jest to kluczowa referencja dla analizy biegu promieni.
- Środek optyczny soczewki: Punkt leżący na osi optycznej, przez który promienie świetlne przechodzą bez zmiany kierunku. To bardzo użyteczna właściwość przy konstruowaniu obrazów.
- Ognisko: Punkt na osi optycznej, w którym po przejściu przez soczewkę skupiają się równoległe promienie świetlne (dla soczewek skupiających) lub z którego wydają się wychodzić (dla soczewek rozpraszających). To właśnie w ognisku dzieje się cała magia tworzenia obrazu.
Soczewki skupiające i rozpraszające: Podstawowy podział
Główny podział soczewek w fizyce opiera się na tym, jak wpływają one na równoległą wiązkę światła. Soczewki skupiające, nazywane również dodatnimi, są grubsze w środku niż na brzegach. Ich zadaniem jest zbieranie równoległej wiązki światła i kierowanie jej do jednego punktu na osi optycznej, który nazywamy ogniskiem rzeczywistym.
Ognisko rzeczywiste jest niezwykle ważne, ponieważ jest to punkt, w którym promienie świetlne faktycznie się przecinają. Dzięki temu, jeśli umieścimy w tym miejscu ekran, możemy uzyskać na nim obraz. To właśnie ta cecha pozwala nam na przykład oglądać filmy w kinie czy rzucać prezentacje na ścianę.
Z drugiej strony mamy soczewki rozpraszające, czyli ujemne. Są one cieńsze w środku niż na brzegach. Kiedy równoległa wiązka światła przechodzi przez taką soczewkę, promienie rozpraszają się, jakby wychodziły z jednego punktu na osi optycznej. Ten punkt nazywamy ogniskiem pozornym.
Ognisko pozorne różni się od rzeczywistego tym, że promienie świetlne w rzeczywistości się w nim nie przecinają przecinają się jedynie ich przedłużenia. Oznacza to, że obraz utworzony przez soczewkę rozpraszającą nie może powstać na ekranie. To kluczowa różnica, którą trzeba zapamiętać, analizując działanie tych soczewek.

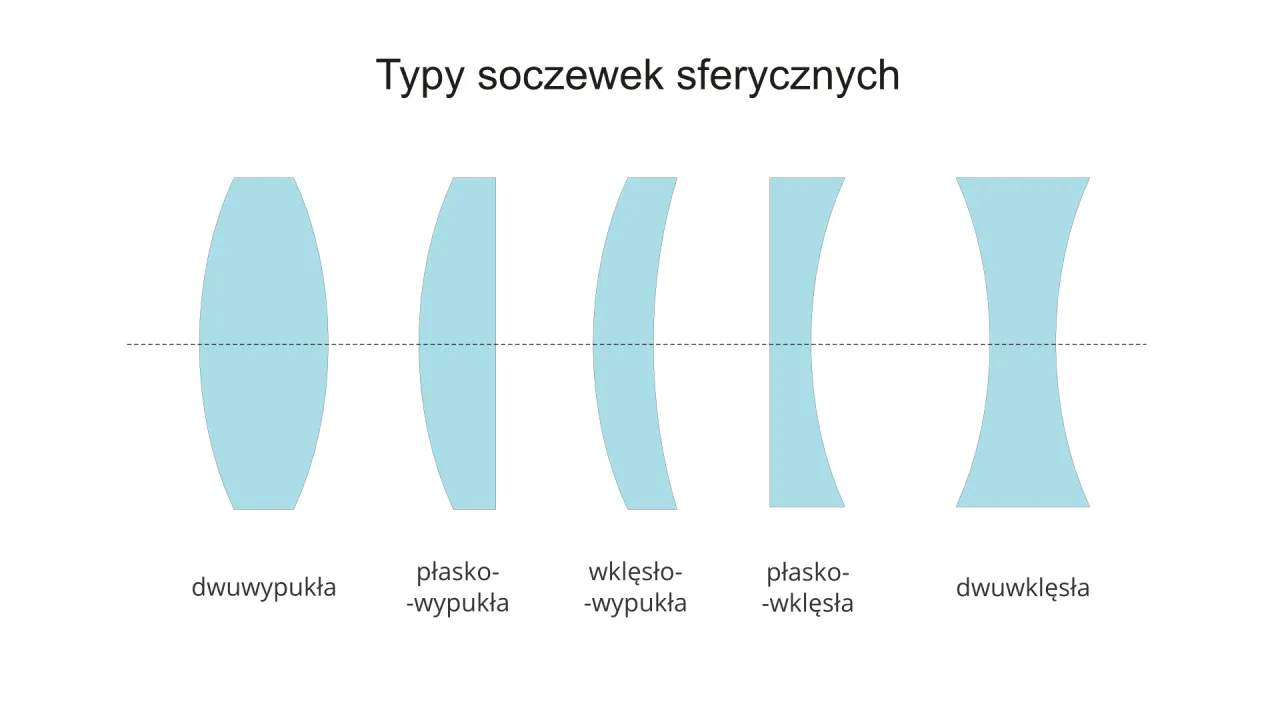

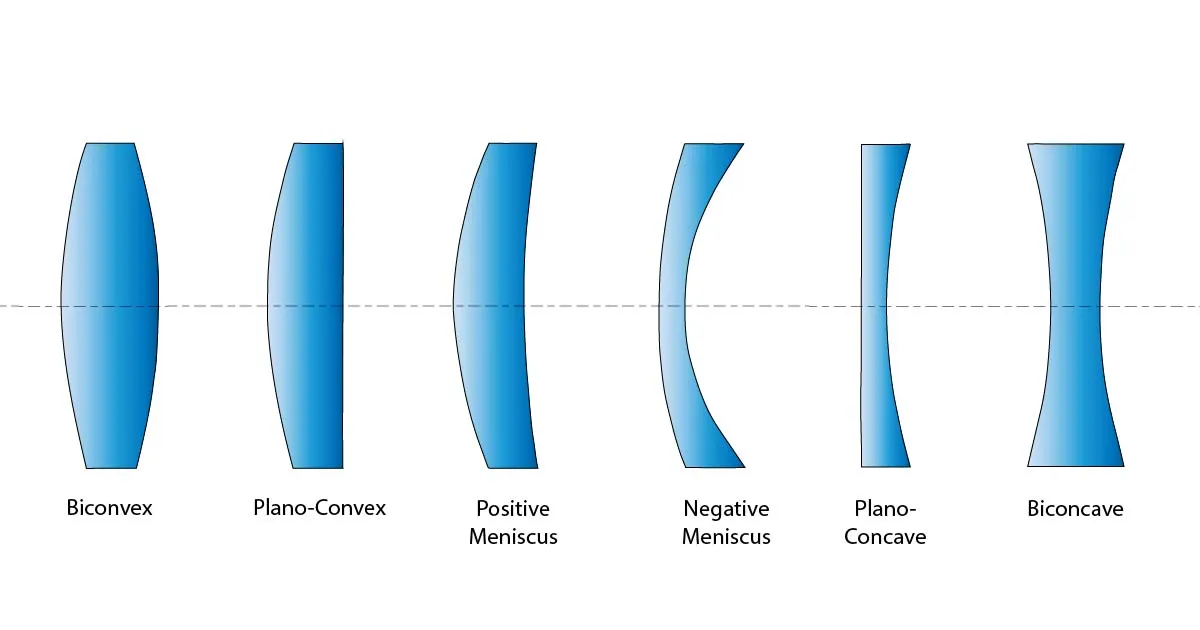

Kształty soczewek: Jak budowa wpływa na ich działanie?
Kształt soczewki jest bezpośrednio związany z jej funkcją. Wyróżniamy kilka typów soczewek, zarówno skupiających, jak i rozpraszających:
-
Soczewki wypukłe (skupiające):
- Dwuwypukła: Obie powierzchnie są wypukłe. To klasyczny przykład soczewki skupiającej, często spotykanej w lupach.
- Płasko-wypukła: Jedna powierzchnia jest płaska, druga wypukła. Również silnie skupia światło.
- Wklęsło-wypukła (menisk skupiający): Jedna powierzchnia jest wklęsła, druga wypukła, ale krzywizna wypukła jest silniejsza. Mimo wklęsłej powierzchni, nadal działa skupiająco.
-
Soczewki wklęsłe (rozpraszające):
- Dwuwklęsła: Obie powierzchnie są wklęsłe. To typowa soczewka rozpraszająca, używana np. do korekcji krótkowzroczności.
- Płasko-wklęsła: Jedna powierzchnia jest płaska, druga wklęsła. Skutecznie rozprasza światło.
- Wypukło-wklęsła (menisk rozpraszający): Jedna powierzchnia jest wypukła, druga wklęsła, ale krzywizna wklęsła jest silniejsza. Działa rozpraszająco.
Parametry soczewek: Co mówią nam liczby?
Aby precyzyjnie opisać i projektować układy optyczne, fizycy posługują się kilkoma kluczowymi parametrami soczewek. Najważniejszym z nich jest ogniskowa (f), którą definiujemy jako odległość od środka optycznego soczewki do jej ogniska. Warto pamiętać, że dla soczewek skupiających ogniskowa jest zawsze dodatnia, natomiast dla soczewek rozpraszających ujemna. To fundamentalna informacja, która od razu mówi nam o charakterze soczewki.
Kolejnym istotnym parametrem jest zdolność skupiająca (Z lub D). Jest to odwrotność ogniskowej wyrażonej w metrach, czyli Z = 1/f. Jednostką zdolności skupiającej jest dioptria (D). Warto zapamiętać, że im krótsza ogniskowa soczewki, tym większa jest jej zdolność skupiająca czyli tym silniej załamuje światło. To dlatego okulary z dużą liczbą dioptrii mają zazwyczaj grubsze szkła.
Do obliczania położenia obrazu w soczewce służy nam równanie soczewki: 1/f = 1/x + 1/y. W tym wzorze 'f' to ogniskowa soczewki, 'x' oznacza odległość przedmiotu od soczewki, a 'y' to odległość obrazu od soczewki. Dzięki niemu możemy precyzyjnie przewidzieć, gdzie powstanie obraz dla danego przedmiotu i soczewki.
Ostatnim ważnym parametrem jest powiększenie (p), które definiujemy jako stosunek wysokości obrazu (H) do wysokości przedmiotu (h). Możemy je również wyrazić jako p = H/h = |y|/x. Interpretacja wartości powiększenia jest prosta: jeśli p > 1, obraz jest powiększony; jeśli p < 1, obraz jest pomniejszony; a jeśli p = 1, obraz ma tę samą wielkość co przedmiot. To pozwala nam ocenić, jak duży będzie obraz w stosunku do oryginału.
Jak powstają obrazy w soczewkach? Rzeczywiste i pozorne
Zrozumienie, jak powstają obrazy w soczewkach, jest kluczowe. Musimy przede wszystkim rozróżnić dwa typy obrazów: rzeczywiste i pozorne. Różnice są fundamentalne i mają praktyczne konsekwencje:
| Obrazy rzeczywiste | Obrazy pozorne |
|---|---|
| Powstają w miejscu, gdzie promienie świetlne faktycznie się przecinają. | Powstają w miejscu, gdzie przecinają się przedłużenia promieni świetlnych. |
| Mogą być uzyskane na ekranie (np. na ścianie, matówce aparatu). | Nie mogą być uzyskane na ekranie. |
| Zawsze są odwrócone względem przedmiotu. | Zawsze są proste (nieodwrócone) względem przedmiotu. |

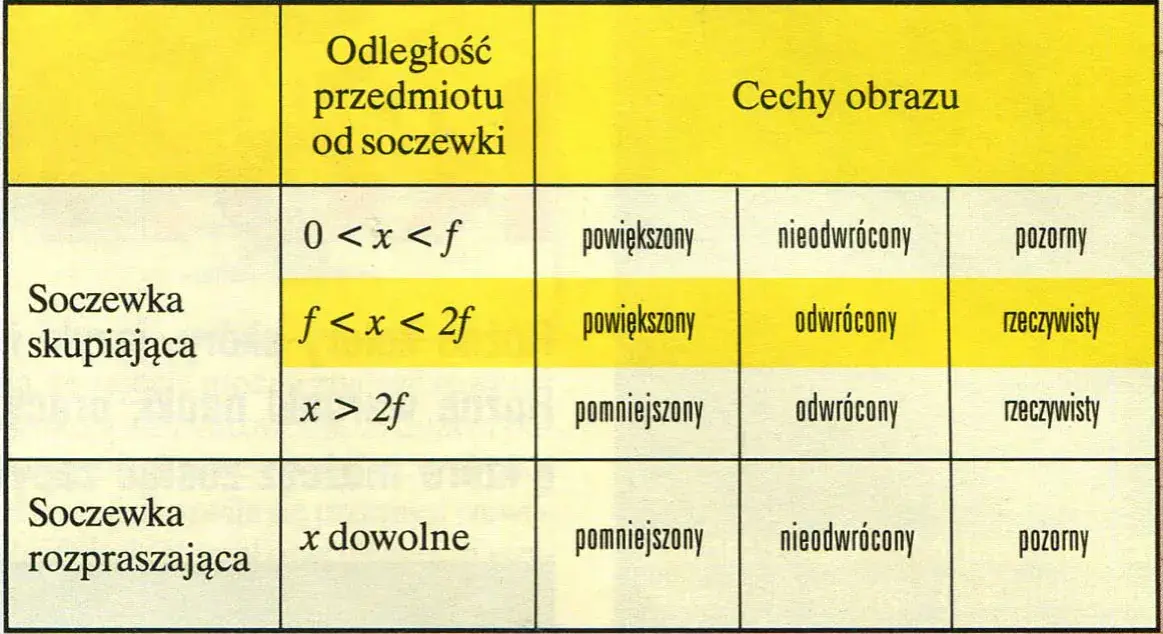

W przypadku soczewek skupiających, powstawanie obrazów zależy od odległości przedmiotu od soczewki. Oto pięć kluczowych przypadków, które zawsze omawiam z moimi studentami:
- Przedmiot daleko od ogniska (x > 2f): Obraz powstaje między ogniskiem a podwójną ogniskową po drugiej stronie soczewki. Jest rzeczywisty, odwrócony i pomniejszony. To typowy przypadek działania obiektywu aparatu fotograficznego.
- Przedmiot w podwójnej ogniskowej (x = 2f): Obraz powstaje również w podwójnej ogniskowej po drugiej stronie soczewki. Jest rzeczywisty, odwrócony i tej samej wielkości co przedmiot.
- Przedmiot między ogniskiem a podwójną ogniskową (f < x < 2f): Obraz powstaje poza podwójną ogniskową po drugiej stronie soczewki. Jest rzeczywisty, odwrócony i powiększony. Tak działa na przykład projektor.
- Przedmiot w ognisku (x = f): Promienie po przejściu przez soczewkę stają się równoległe. Obraz nie powstaje, ponieważ promienie nie przecinają się ani nie rozbiegają z jednego punktu.
- Przedmiot między soczewką a ogniskiem (x < f): Obraz powstaje po tej samej stronie soczewki co przedmiot. Jest pozorny, prosty i powiększony. To zasada działania lupy widzimy powiększony, prosty obraz, którego nie możemy rzucić na ekran.
W przeciwieństwie do soczewek skupiających, soczewki rozpraszające zawsze tworzą obrazy pozorne, proste i pomniejszone, niezależnie od położenia przedmiotu. Dzieje się tak, ponieważ promienie po przejściu przez soczewkę rozpraszają się, a ich przedłużenia zawsze przecinają się po tej samej stronie, co przedmiot, tworząc obraz pozorny.
Wady soczewek: Dlaczego obrazy nie zawsze są idealne?
Choć soczewki są niezwykle użyteczne, nie są idealne. W praktycznych zastosowaniach często spotykamy się z ich wadami, zwanymi aberracjami, które wpływają na jakość tworzonego obrazu. Jedną z nich jest aberracja sferyczna. Wynika ona z faktu, że promienie świetlne przechodzące przez brzegi soczewki załamują się silniej niż te, które przechodzą blisko osi optycznej. W rezultacie nie wszystkie promienie skupiają się w jednym punkcie, co prowadzi do powstawania nieostrego, rozmytego obrazu. To tak, jakby soczewka miała wiele ognisk zamiast jednego precyzyjnego.
Inną powszechną wadą jest aberracja chromatyczna. Ta wada wynika z zależności współczynnika załamania materiału soczewki od długości fali światła. Oznacza to, że różne kolory światła (np. czerwony, zielony, niebieski) załamują się w nieco inny sposób i ogniskują się w różnych punktach. Efektem tego są kolorowe obwódki wokół jasnych obiektów na obrazie, co szczególnie widać na krawędziach. Aby zminimalizować te wady, w zaawansowanych systemach optycznych stosuje się złożone układy soczewek, często wykonanych z różnych rodzajów szkła.
Przeczytaj również: Rezonans w fizyce: Od katastrof po ratunek w medycynie
Zastosowania soczewek: Od okularów po teleskopy
Soczewki są wszechobecne w naszym życiu, choć często nie zdajemy sobie z tego sprawy. Jednym z najbardziej powszechnych zastosowań jest korekcja wad wzroku. Soczewki skupiające (dodatnie) są używane do korekcji dalekowzroczności, pomagając osobom, które mają trudności z widzeniem bliskich obiektów, przesuwając ich punkt bliski widzenia. Z kolei soczewki rozpraszające (ujemne) korygują krótkowzroczność, pomagając widzieć wyraźnie odległe obiekty poprzez przesunięcie punktu dalekiego widzenia.
W aparatach fotograficznych soczewki odgrywają fundamentalną rolę. Złożone układy soczewek w obiektywach są precyzyjnie zaprojektowane, aby skupiać światło i tworzyć ostry, rzeczywisty obraz na matrycy światłoczułej. To właśnie jakość i konstrukcja tych soczewek w dużej mierze decydują o jakości zdjęć.
Oto kilka innych kluczowych zastosowań:
- Lupa: To najprostsze zastosowanie soczewki skupiającej. Pozwala na uzyskanie powiększonego, pozornego obrazu przedmiotów znajdujących się między soczewką a jej ogniskiem, co jest niezwykle przydatne np. do czytania drobnego druku.
- Mikroskop: Wykorzystuje układ dwóch soczewek (obiektywu i okularu) do uzyskiwania bardzo dużych powiększeń niezwykle małych obiektów, otwierając nam drzwi do świata mikroorganizmów i struktur komórkowych.
- Teleskop: Podobnie jak mikroskop, teleskop również opiera się na układzie soczewek (lub zwierciadeł i soczewek), ale jego celem jest powiększanie bardzo odległych obiektów, takich jak planety, gwiazdy czy galaktyki, umożliwiając nam eksplorację kosmosu.
