Indukcja elektromagnetyczna to jedno z najbardziej fundamentalnych zjawisk w fizyce, które w niewidzialny sposób kształtuje otaczający nas świat technologii. Zrozumienie, jak ruch i pola magnetyczne mogą generować prąd elektryczny, jest kluczem do poznania działania niezliczonych urządzeń, od najprostszych po najbardziej zaawansowane.
Indukcja elektromagnetyczna: jak niewidzialna siła tworzy prąd i napędza współczesny świat
- Indukcja elektromagnetyczna to zjawisko powstawania siły elektromotorycznej (SEM) w przewodniku na skutek zmiany strumienia pola magnetycznego.
- Odkryta w 1831 roku przez Michaela Faradaya, stanowi fundament większości urządzeń elektrycznych.
- Kluczowe prawa to Prawo Faradaya (wartość SEM zależy od szybkości zmian strumienia) i Reguła Lenza (kierunek prądu przeciwdziała przyczynie).
- Zjawisko można wywołać ruchem magnesu względem cewki, zmianą natężenia pola magnetycznego lub obrotem cewki w polu.
- Praktyczne zastosowania obejmują generatory prądu, transformatory, kuchenki indukcyjne, ładowarki bezprzewodowe i silniki elektryczne.
- Z indukcją związane są pojęcia takie jak siła elektromotoryczna (SEM), strumień indukcji magnetycznej oraz prądy wirowe.
Indukcja elektromagnetyczna niewidzialna siła, która napędza Twój świat
Dlaczego zjawisko odkryte niemal 200 lat temu jest dziś ważniejsze niż kiedykolwiek?
To Michael Faraday, jeden z największych eksperymentatorów w historii nauki, odkrył zjawisko indukcji elektromagnetycznej w 1831 roku. Był to moment przełomowy, który zapoczątkował erę elektryczności, jaką znamy. W tamtych czasach nikt nie mógł przewidzieć, jak bardzo to odkrycie zmieni świat. Dziś, niemal dwieście lat później, indukcja elektromagnetyczna jest nie tylko nadal aktualna, ale wręcz bardziej fundamentalna niż kiedykolwiek. To właśnie dzięki niej mamy dostęp do energii elektrycznej w naszych domach, możemy ładować smartfony bez kabli i przemieszczać się nowoczesnymi pojazdami. Bez zrozumienia i wykorzystania tego zjawiska, współczesna cywilizacja wyglądałaby zupełnie inaczej.
Od żarówki po smartfon: krótki przegląd technologii, które nie istniałyby bez indukcji
Kiedy rozglądam się dookoła, widzę mnóstwo urządzeń, które działają dzięki indukcji elektromagnetycznej. To naprawdę fascynujące, jak jedno zjawisko może mieć tak szerokie zastosowanie. Oto tylko kilka przykładów:
- Generatory prądu: To one w elektrowniach zamieniają energię mechaniczną (np. z wiatru, wody, pary) na energię elektryczną, którą masz w gniazdku.
- Transformatory: Niezbędne do przesyłania prądu na duże odległości i dostosowywania jego napięcia do potrzeb domowych czy przemysłowych.
- Kuchenki indukcyjne: Rewolucja w kuchni, która grzeje garnek, a nie płytę.
- Ładowarki bezprzewodowe: Wygoda ładowania telefonu czy smartwacha bez podłączania kabla.
- Silniki elektryczne: Od małych zabawek po potężne silniki w samochodach elektrycznych wszystkie opierają się na podobnych zasadach.
- Hamulce elektromagnetyczne: Stosowane w pociągach czy kolejkach górskich, zapewniające skuteczne i bezpieczne zatrzymywanie.
Jak widać, indukcja jest wszechobecna i stanowi kręgosłup naszej technologicznej rzeczywistości.
Czym tak naprawdę jest indukcja elektromagnetyczna? Wyjaśnienie krok po kroku
Definicja bez tajemnic: Jak ruch i magnetyzm tworzą prąd elektryczny?
Mówiąc najprościej, indukcja elektromagnetyczna to zjawisko, w którym w przewodniku (na przykład w drucie lub cewce) pojawia się napięcie, czyli siła elektromotoryczna (SEM), a w konsekwencji prąd elektryczny, jeśli ten przewodnik znajdzie się w zmieniającym się polu magnetycznym. Kluczem jest właśnie ta "zmiana". Bez niej, nawet najsilniejsze pole magnetyczne nie wywoła indukcji. To trochę jak z wodą aby popłynęła, musi być różnica poziomów, a tutaj musi być różnica w "ilości" pola magnetycznego przenikającego przez przewodnik.
Kluczowe składniki zjawiska: przewodnik, pole magnetyczne i... zmiana!
Aby indukcja elektromagnetyczna mogła zajść, potrzebujemy trzech podstawowych elementów, które muszą ze sobą współdziałać. Po pierwsze, musi być przewodnik materiał, w którym elektrony mogą się swobodnie poruszać, np. miedziany drut. Po drugie, potrzebne jest pole magnetyczne, które może być wytworzone przez magnes stały lub prąd płynący przez cewkę. Ale najważniejszym, trzecim elementem jest zmiana strumienia magnetycznego. Strumień indukcji magnetycznej to nic innego jak miara "ilości" linii pola magnetycznego, które przenikają przez daną powierzchnię (np. powierzchnię cewki). Kiedy ta "ilość" się zmienia czy to przez ruch magnesu, zmianę siły pola, czy obrót przewodnika wtedy właśnie pojawia się indukowane napięcie.
Siła elektromotoryczna (SEM) i prąd indukcyjny co oznaczają te pojęcia?
Kiedy mówimy o indukcji elektromagnetycznej, często pojawiają się dwa kluczowe terminy: siła elektromotoryczna (SEM) i prąd indukcyjny. Siła elektromotoryczna (SEM) to nic innego jak napięcie, które powstaje w przewodniku na skutek indukcji. To właśnie ta "siła" jest zdolna do "popychania" elektronów, czyli do wywołania przepływu prądu. Można ją porównać do ciśnienia w rurze, które sprawia, że woda płynie.
Jeśli obwód elektryczny jest zamknięty (czyli elektrony mają którędy płynąć), to pod wpływem indukowanej SEM zacznie w nim płynąć prąd indukcyjny. Jest to po prostu prąd elektryczny, który został wygenerowany w wyniku zjawiska indukcji elektromagnetycznej. To właśnie ten prąd jest wykorzystywany w większości urządzeń, które zasilamy energią elektryczną.
Dwa filary indukcji: poznaj prawa, które rządzą elektromagnetyzmem
Prawo Faradaya: Dlaczego szybkość zmiany ma kluczowe znaczenie?
Prawo indukcji Faradaya jest absolutnie fundamentalne dla zrozumienia, jak działa indukcja. Mówi ono, że wartość indukowanej siły elektromotorycznej (SEM) jest wprost proporcjonalna do szybkości zmian strumienia magnetycznego przechodzącego przez dany obwód. Co to oznacza w praktyce? Im szybciej zmieniamy pole magnetyczne (np. szybciej przesuwamy magnes względem cewki), tym większe napięcie uzyskamy. Jeśli zmiana jest powolna, napięcie będzie niewielkie. Wzór matematyczny często zawiera znak minus, który nie oznacza ujemnej wartości SEM, ale wskazuje na kierunek indukowanego prądu, co jest bezpośrednio związane z regułą Lenza.
Reguła Lenza, czyli "prawo przekory": Jak natura dba o zachowanie energii?

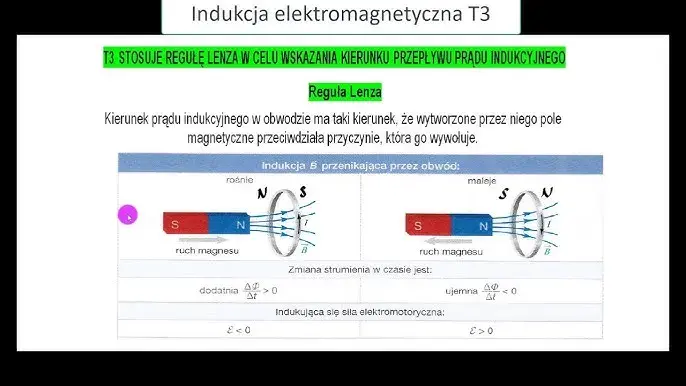

Reguła Lenza to genialne uzupełnienie Prawa Faradaya, które wyjaśnia, w jakim kierunku popłynie prąd indukcyjny. Mówi ona, że prąd indukowany w obwodzie ma zawsze taki kierunek, że wytworzone przez niego pole magnetyczne przeciwdziała przyczynie, która go wywołała. Nazywam to często "prawem przekory" natury. Jeśli próbujesz zwiększyć strumień magnetyczny, prąd indukcyjny wytworzy pole, które będzie próbowało ten wzrost zahamować. Jeśli próbujesz zmniejszyć strumień, prąd będzie dążył do jego podtrzymania. To nic innego jak manifestacja zasady zachowania energii natura zawsze dąży do równowagi i opiera się zmianom.
Jak te dwa prawa współpracują w praktyce? Prosta analogia
Wyobraź sobie, że pchasz ciężką skrzynię po podłodze. Prawo Faradaya mówi Ci, że im mocniej i szybciej pchasz (czyli im szybciej zmieniasz strumień), tym większy będzie efekt (większa SEM, czyli łatwiej będzie o ruch). Reguła Lenza natomiast jest jak tarcie, które działa w przeciwnym kierunku do Twojego pchnięcia. Zawsze, gdy pchasz skrzynię do przodu, tarcie próbuje ją zatrzymać. To tarcie jest właśnie analogią dla pola magnetycznego wytwarzanego przez prąd indukcyjny zawsze działa ono w taki sposób, aby przeciwdziałać ruchowi (zmianie strumienia), który je wywołał. Razem te dwa prawa precyzyjnie opisują zarówno wielkość, jak i kierunek prądu generowanego przez indukcję.
Jak w praktyce wywołać prąd? Najważniejsze metody wzbudzania indukcji
Metoda 1: Ruch magnesu względem cewki klasyczny eksperyment Faradaya
To najprostsza i najbardziej intuicyjna metoda, którą często demonstruje się w szkołach. Jeśli weźmiesz magnes i będziesz nim poruszać w pobliżu cewki (lub odwrotnie, cewką względem magnesu), zauważysz, że w cewce pojawi się prąd. Dzieje się tak, ponieważ ruch magnesu powoduje zmianę strumienia pola magnetycznego przenikającego przez cewkę. Kiedy magnes zbliża się do cewki, strumień rośnie, a gdy się oddala maleje. W obu przypadkach zmiana strumienia wywołuje indukcję, zgodnie z Prawem Faradaya. To był właśnie jeden z kluczowych eksperymentów, które przeprowadził Faraday.
Metoda 2: Zmienne pole elektromagnesu serce transformatorów
Innym sposobem na wywołanie indukcji jest użycie zmiennego pola magnetycznego, bez konieczności fizycznego ruchu. Wyobraź sobie dwie cewki umieszczone blisko siebie. Jeśli przez pierwszą cewkę przepuścimy prąd zmienny (czyli taki, którego natężenie ciągle się zmienia), wytworzy ona zmienne pole magnetyczne. To zmienne pole będzie przenikać przez drugą cewkę, powodując ciągłą zmianę strumienia magnetycznego i w konsekwencji indukowanie w niej prądu. Ta zasada jest sercem działania transformatorów, które są kluczowe dla przesyłania energii elektrycznej.
Metoda 3: Obrót cewki w stałym polu tak działa każda elektrownia
Ta metoda jest podstawą działania wszystkich generatorów prądu, od małych prądnic rowerowych po gigantyczne turbiny w elektrowniach. Polega ona na obracaniu cewki w stałym, jednorodnym polu magnetycznym (np. wytworzonym przez magnesy stałe). Kiedy cewka się obraca, zmienia się kąt, pod jakim linie pola magnetycznego przenikają przez jej powierzchnię. To powoduje ciągłą zmianę strumienia magnetycznego, a w efekcie generowanie prądu przemiennego. Im szybciej cewka się obraca, tym większa jest szybkość zmiany strumienia, a co za tym idzie, większe indukowane napięcie i prąd. To właśnie dzięki tej zasadzie mamy prąd w gniazdku.
Od teorii do technologii: gdzie na co dzień spotykasz indukcję elektromagnetyczną?
W Twojej kuchni: Jak działa płyta indukcyjna i dlaczego garnek się grzeje?
Kuchenki indukcyjne to świetny przykład praktycznego zastosowania indukcji. Pod ceramiczną powierzchnią płyty znajdują się cewki, przez które płynie prąd zmienny o wysokiej częstotliwości. Ten prąd wytwarza silne, zmienne pole magnetyczne. Kiedy postawisz na płycie garnek z ferromagnetycznym dnem (np. żeliwny lub ze stali nierdzewnej), zmienne pole magnetyczne indukuje w dnie garnka tzw. prądy wirowe. Te prądy, płynąc przez opór materiału, rozgrzewają dno garnka bezpośrednio, a nie poprzez nagrzewanie samej płyty. To sprawia, że kuchenki indukcyjne są bardzo efektywne i bezpieczne.
W Twojej kieszeni: Tajemnica bezprzewodowego ładowania telefonu

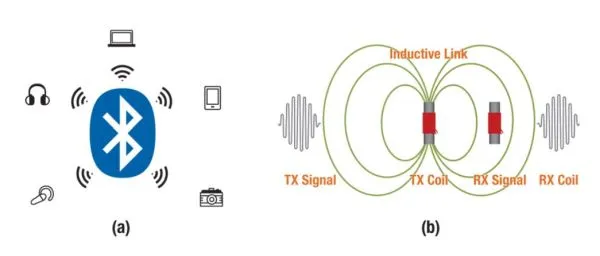

Bezprzewodowe ładowanie smartfonów czy słuchawek to kolejny przykład, który pokazuje, jak indukcja elektromagnetyczna ułatwia nam życie. W ładowarce znajduje się cewka nadawcza, która pod wpływem prądu zmiennego wytwarza zmienne pole magnetyczne. Kiedy położysz telefon na ładowarce, wbudowana w niego cewka odbiorcza znajdzie się w tym zmiennym polu. Zgodnie z zasadami indukcji, w cewce odbiorczej indukuje się prąd elektryczny, który następnie jest prostowany i wykorzystywany do ładowania baterii. Cały proces odbywa się bez żadnych fizycznych połączeń, co jest niezwykle wygodne.
W gniazdku elektrycznym: Rola transformatorów w przesyłaniu energii do Twojego domu
Transformatory są absolutnie kluczowe dla współczesnego systemu energetycznego. Bez nich przesyłanie energii elektrycznej na duże odległości byłoby nieefektywne i bardzo kosztowne. Transformatory wykorzystują zjawisko indukcji elektromagnetycznej do podwyższania lub obniżania napięcia prądu przemiennego. W elektrowniach napięcie jest podwyższane do bardzo wysokich wartości (co minimalizuje straty energii podczas przesyłu), a następnie, w miarę zbliżania się do odbiorców, jest stopniowo obniżane przez kolejne transformatory aż do bezpiecznych i użytecznych wartości, które mamy w gniazdkach w naszych domach.
Na drodze i torach: Silniki elektryczne i hamulce elektromagnetyczne
Indukcja elektromagnetyczna jest również podstawą działania silników elektrycznych. Tutaj zjawisko działa niejako "odwrotnie" do generatora energia elektryczna jest zamieniana na energię mechaniczną (ruch). Zmienne pola magnetyczne oddziałują z prądami płynącymi w uzwojeniach silnika, wywołując siły, które wprawiają wirnik w ruch obrotowy. To dzięki temu jeżdżą samochody elektryczne, tramwaje, pociągi, a także działają liczne urządzenia domowe.
Z kolei hamulce elektromagnetyczne, często stosowane w pociągach, metrze czy kolejkach górskich, wykorzystują indukowane prądy wirowe do generowania siły hamującej. Kiedy koło lub specjalna tarcza porusza się w silnym polu magnetycznym, indukowane są w niej prądy wirowe. Zgodnie z regułą Lenza, te prądy wytwarzają pole magnetyczne, które przeciwdziała ruchowi, efektywnie spowalniając pojazd bez fizycznego tarcia, co jest niezwykle skuteczne i nie powoduje zużycia materiałów.
Prądy wirowe pożyteczny skutek uboczny czy niechciana strata energii?
Czym są prądy wirowe i jak powstają?

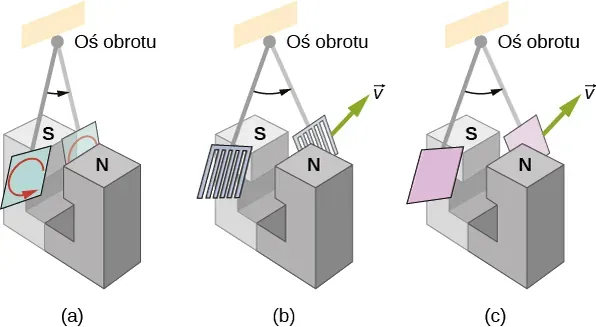

Prądy wirowe, znane również jako prądy Foucaulta, to prądy elektryczne, które są indukowane w masywnych przewodnikach (np. metalowych płytach lub blokach), gdy te znajdują się w zmiennym polu magnetycznym lub poruszają się w stałym polu magnetycznym. W przeciwieństwie do prądów płynących w cewkach, prądy wirowe nie mają jasno określonej ścieżki krążą wewnątrz materiału w zamkniętych pętlach, przypominając wiry w wodzie. Powstają one dokładnie na tej samej zasadzie co prąd indukcyjny w cewce ze względu na zmianę strumienia magnetycznego przechodzącego przez dany obszar przewodnika.
Pozytywne zastosowania: od hamulców w kolejkach górskich po wykrywacze metali
Choć prądy wirowe mogą być niepożądane, mają też wiele bardzo użytecznych zastosowań:
- Kuchenki indukcyjne: Jak już wspomniałem, to właśnie prądy wirowe indukowane w dnie garnka odpowiadają za jego szybkie i efektywne nagrzewanie.
- Hamulce elektromagnetyczne: W pociągach, tramwajach czy kolejkach górskich prądy wirowe generują siłę hamującą, spowalniając ruch bez fizycznego kontaktu.
- Wykrywacze metali: Działają na zasadzie indukcji prądów wirowych w metalowych przedmiotach, które następnie są wykrywane przez urządzenie.
- Sortowniki metali: W przemyśle recyklingowym prądy wirowe są wykorzystywane do oddzielania metali nieżelaznych od innych materiałów.
- Ogrzewanie indukcyjne: Stosowane w przemyśle do hartowania, topienia metali czy obróbki cieplnej.
Przeczytaj również: Zjawiska atmosferyczne: Poznaj sekrety nieba nad Polską
Negatywne skutki: dlaczego rdzenie transformatorów buduje się z blaszek?
Niestety, prądy wirowe mają też swoje negatywne strony. Płynąc przez materiał przewodnika, napotykają na opór, co prowadzi do wydzielania się ciepła. Jest to zjawisko niepożądane, ponieważ oznacza straty energii. W urządzeniach takich jak transformatory, gdzie zmienne pole magnetyczne jest nieustannie obecne, prądy wirowe mogłyby prowadzić do znacznego nagrzewania się rdzenia i obniżenia sprawności urządzenia. Aby zminimalizować te straty, rdzenie transformatorów nie są budowane z jednego litego bloku metalu, lecz z cienkich, izolowanych od siebie blaszek. Izolacja między blaszkami przerywa drogę dla prądów wirowych, znacznie ograniczając ich powstawanie i tym samym redukując straty energii w postaci ciepła. To sprytne rozwiązanie pozwala na efektywne działanie transformatorów, które są krwiobiegiem naszej sieci energetycznej.
