Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 23 paź 2017, 18:18

Dobiega końca zabieg wymiany lustra w teleskopie Meade SCT 10",teleskop dostanie nowe serce wykonane przez fachowca z Wrocławia,deklarowana dokładność wykonania zwierciadła 1/8 L oraz powłoki napylone na politechnice wrocławskiej o sprawności 92%.
Oryginalne lustro miało kształt stożkowy,natomiast nowe to płaski krążek o grubości 25 mm,dlatego konieczne było wykonanie podstawy dla zwierciadła niwelującej braki w grubości oraz zapewniającej odpowiednio sztywne podparcie

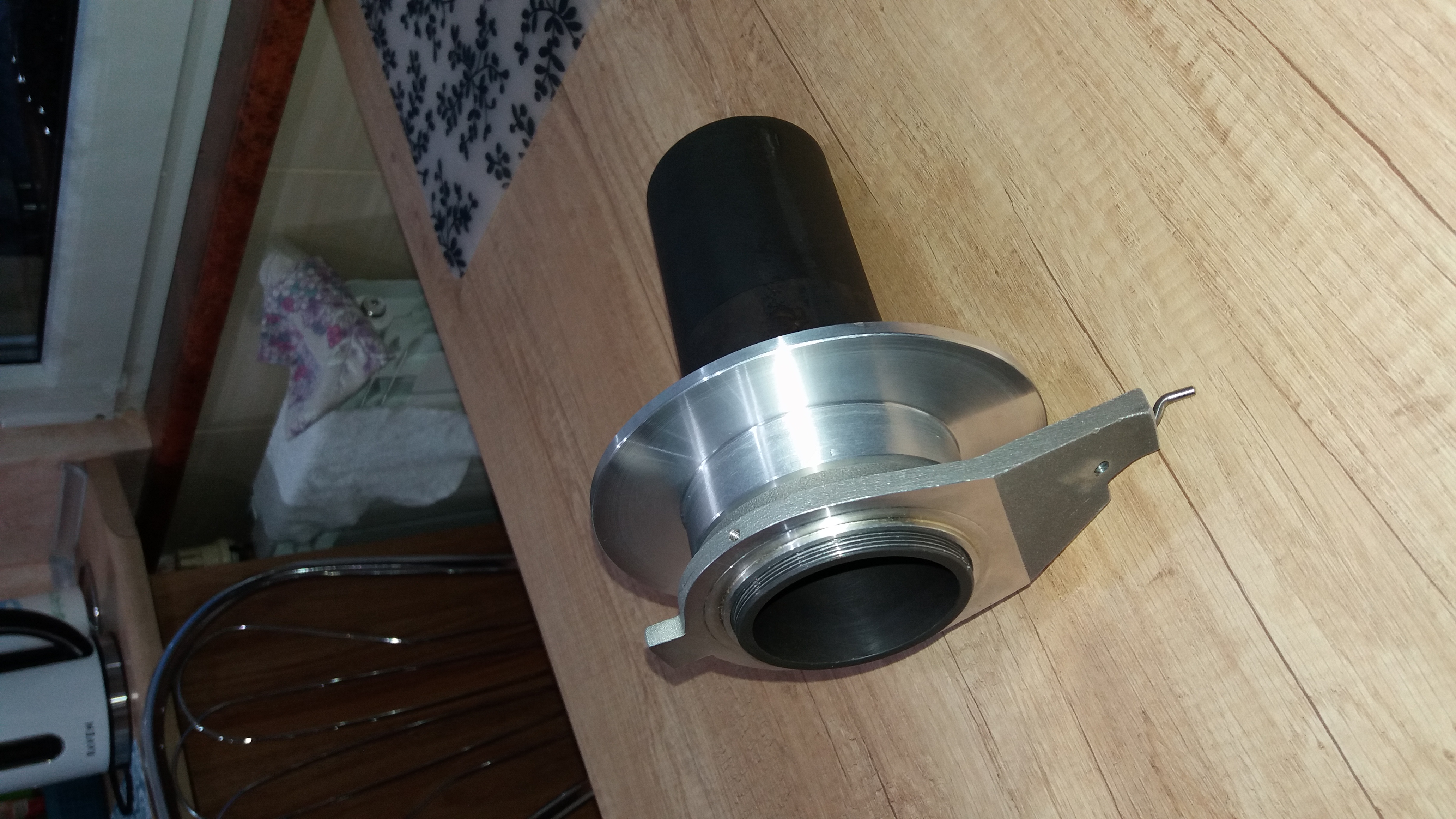

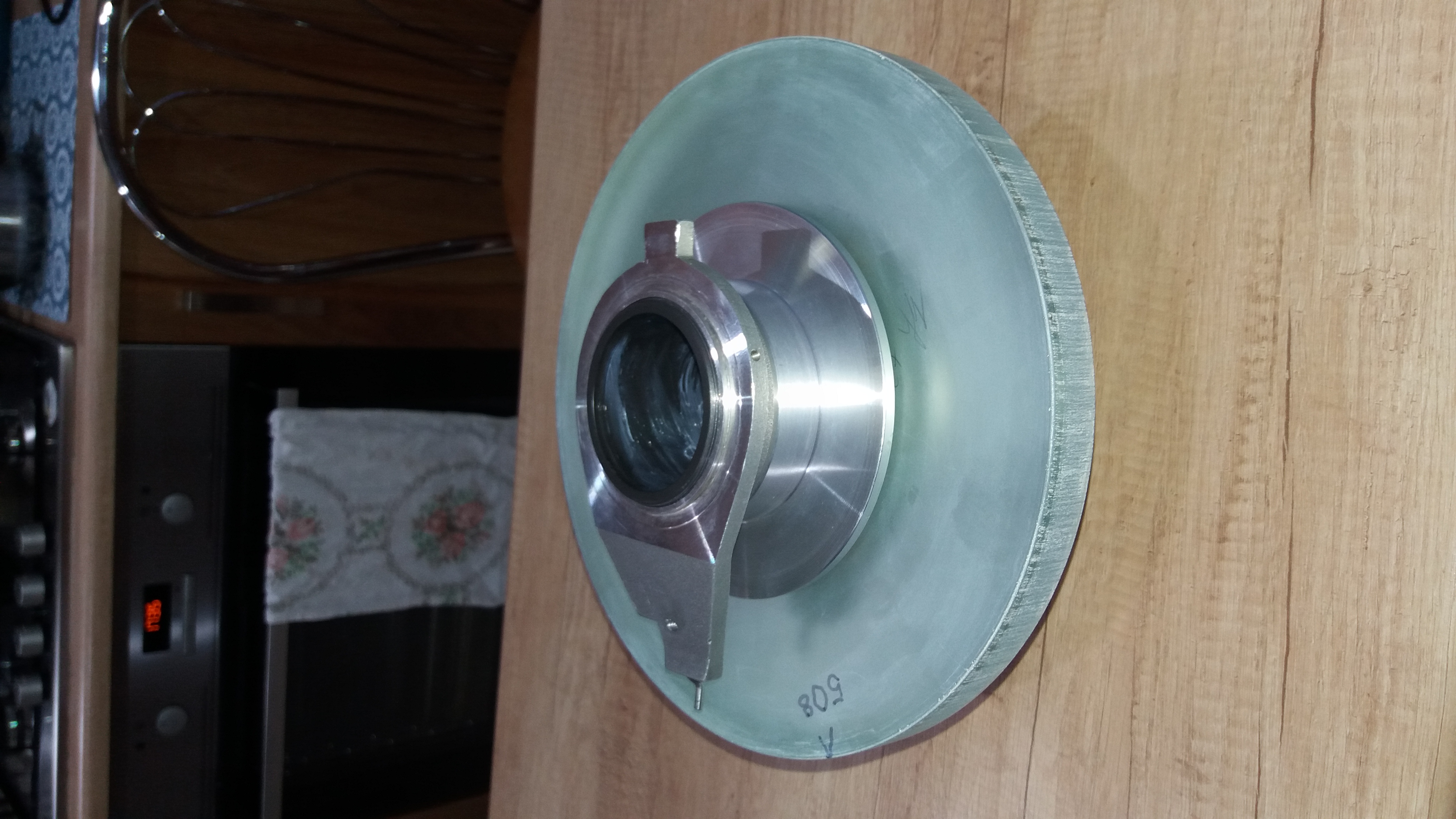

Fotografie nowej podstawy sprzężone z elementami zabudowy LG
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 23 paź 2017, 18:24

Stare lustro główne
Oraz nowe
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Awatar użytkownika
Setaarius
Site Admin
Posty: 2448
Rejestracja: 03 wrz 2017, 22:36

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Setaarius » 23 paź 2017, 18:55

Czekam z niecierpliwością na porównanie z moim GSO 10 ;)
Taurus T300, Baader Morpheus 9mm; 12,5mm; 17,5mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 23 paź 2017, 19:23

Czyszczenie korektora Schmidta
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Mateusz F » 23 paź 2017, 21:33

jak bedziecie robic próby dajcie znać ;)
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 23 paź 2017, 21:41

Oczywiście będziemy robić wspólnie testy i porównania,do całej układanki brakuje jeszcze smaru teflonowego,który powinien do nas dotrzeć w środe,wtedy teleskop powinien być sprawnie złożony.Sam nie mogę doczekać się testów,niestety pogoda znowu daje w tyłek,zapowiada się grubo ponad tydzień deszczu...
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 25 paź 2017, 19:46

Operacja wymiany optyki zakończona sukcesem,zostało jeszcze sprawdzenie kolimacji
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Awatar użytkownika
Setaarius
Site Admin
Posty: 2448
Rejestracja: 03 wrz 2017, 22:36

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Setaarius » 25 paź 2017, 20:00

Wygląda to nieźle. Czekam na finisz ;)
Taurus T300, Baader Morpheus 9mm; 12,5mm; 17,5mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Mateusz F » 25 paź 2017, 20:11

ciekawa ta tuba , w polsce o taki chyba ciezko? przynajmniej od Meade
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 25 paź 2017, 20:17

Mateusz F pisze:
25 paź 2017, 20:11
ciekawa ta tuba , w polsce o taki chyba ciezko? przynajmniej od Meade
No taki w Polsce jest teraz tylko jeden :lol: A tak serio to niedawno był taki sam na sprzedaż a teraz na forumastronomicze.pl jest do sprzedania biały odpowiednik tyle że 8"
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Mateusz F » 25 paź 2017, 20:24

no wlasnie :) , jedyne sct jakie sie widuje po sklepach to celestrony , a na giełdach raczej czesto sie nie pokazują , mimo trudnosci z lustrem to zacny sprzet :)
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 25 paź 2017, 20:37

Mateusz F pisze:
25 paź 2017, 20:24
no wlasnie :) , jedyne sct jakie sie widuje po sklepach to celestrony , a na giełdach raczej czesto sie nie pokazują , mimo trudnosci z lustrem to zacny sprzet :)
W sumie to nie ma tego złego co by na dobre nie wyszło,teraz lustro jest pewnie dwa razy dokładniejsze niż fabryczne co przełoży się na lepsze obrazy,ale to wyjdzie wszystko w praniu.Ten teleskop teraz to jest swego rodzaju unikat tak że satysfakcja z posiadania takiego modyfikowanego SCT jest
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Mateusz F » 25 paź 2017, 21:52

Tego SCT wieszacie na widłach czy paralaktyk? to chyba wazy troche?
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 25 paź 2017, 22:02

Paralaktyk Meade Lxd 75
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Marcin
Posty: 349
Rejestracja: 04 wrz 2017, 22:09

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Marcin » 26 paź 2017, 13:39

Hej,

A obracaliście lustrem względem korektora, żeby dobrać najlepsze ustawienie?

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 26 paź 2017, 15:34

mkowalik pisze:
26 paź 2017, 13:39
Hej,

A obracaliście lustrem względem korektora, żeby dobrać najlepsze ustawienie?
Nie ma takiej potrzeby,lustro główne to sfera,teleskop trzeba tylko poprawnie skolimować
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 15 gru 2017, 18:17

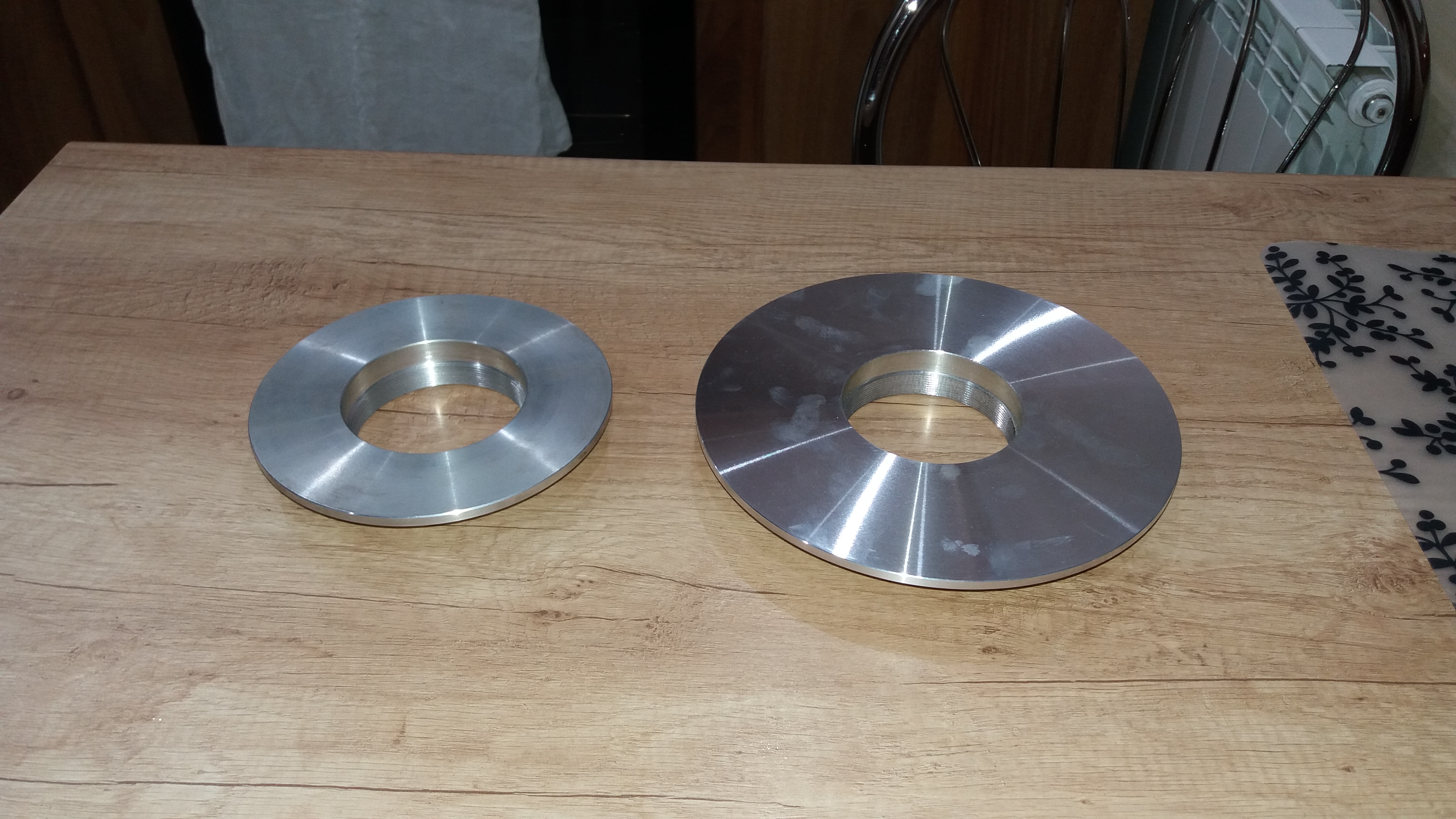

Niestety średnica podstawy lustra okazała się ciut za mała,chociaż teleskop dawał bardzo dobre obrazy to jednak postanowiliśmy wytoczyć podstawe która zapewni 100% sztywnośc i podparcie lustra głównego
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Mateusz F » 15 gru 2017, 19:40

Super wygląda , napewno bedzie solidniejsze :D
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: KrzysiekRajda » 15 gru 2017, 20:08

Mateusz F pisze:
15 gru 2017, 19:40
Super wygląda , napewno bedzie solidniejsze :D
Teraz jest pewność że wszystko będzie jak należy,nie lubie półśrodków,wszystko musi być lala ;)
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Wymiana lustra głównego w teleskopie SCT 10"

Post autor: Mateusz F » 15 gru 2017, 20:11

Zaklepcie już terminy u Waszego tokarza niedlogo może mieć sporo pracy :D
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6
