System chlodzenia SCT 6" i 10"

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 24 lip 2018, 23:52

Ruszamy z modyfikacją teleskopów SCT 6" Celestrona oraz SCT 10"Meade

Modyfikacja polegać będzie na stworzeniu systemu wentylacji tubusu poprzez wykonanie otworów w kilku miejscach. na pierwszy ogień poszedł SCT 6" gdzie po rozkręceniu celi korektora oraz przeanalizowaniu możliwości wykonania zapadła decyzja o wykonaniu wentylacji od czoła. Zaletą takiego sposobu jest to że po założeniu dekla przymykane są również otwory co ograniczy "kurzenie się" wnętrza teleskopu. Z drugiej strony w płycie tylnej wykonamy otwory z gwintem M20 zamykane zakręcaną zaślepką.

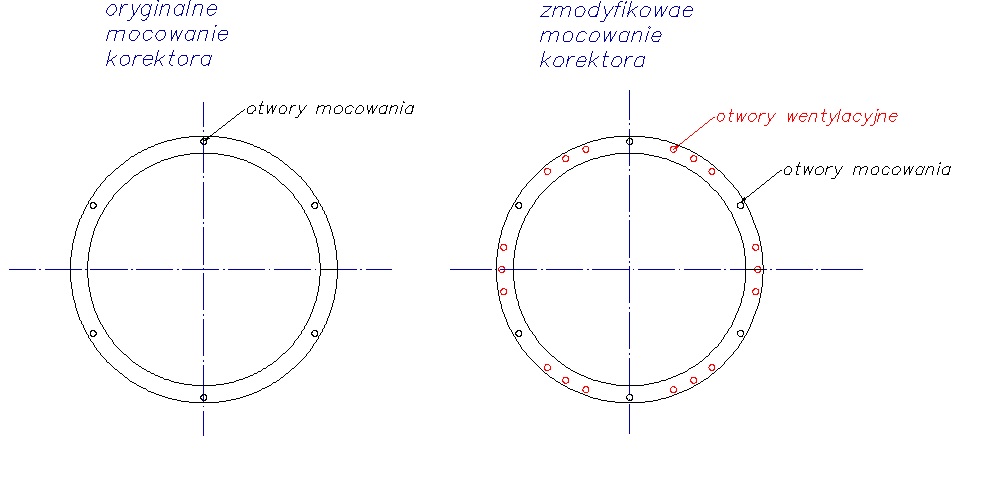

poniżej szkic wykonania otworów w SCT 6"
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Awatar użytkownika
Setaarius
Site Admin
Posty: 1963
Rejestracja: 03 wrz 2017, 22:36

Re: Sysyem chlodzenia SCT 6" i 10"

Post autor: Setaarius » 25 lip 2018, 06:16

Można na otwory zamontować dodatkowo siateczki antypyłowe.
SW 10 Flex, SW 150/750, TeleVue Panoptic 24mm 68°, TeleVue Nagler 13mm 82°, TeleVue Nagler 9mm 82°, Pentax XW SMC 7mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 25 lip 2018, 09:30

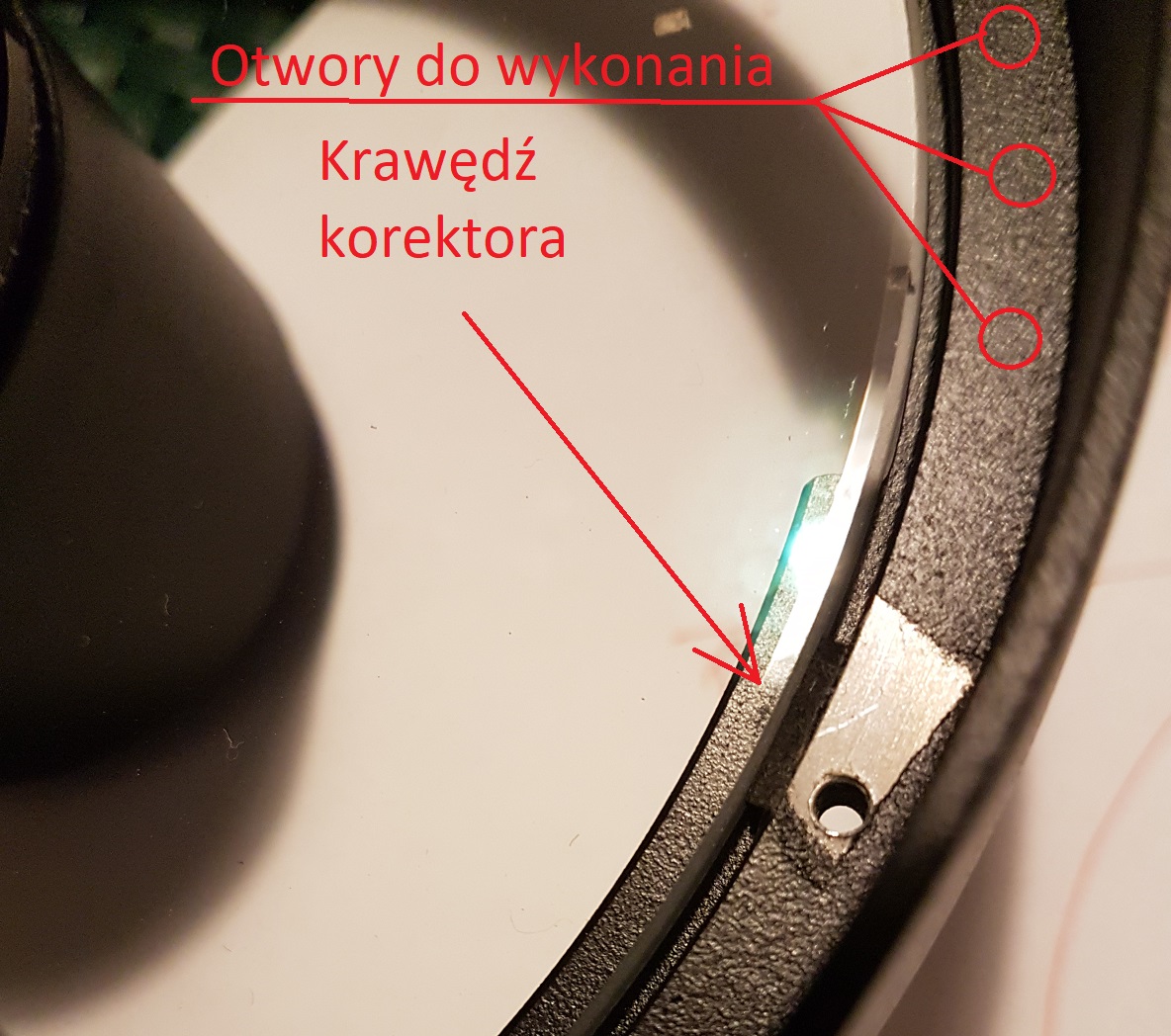

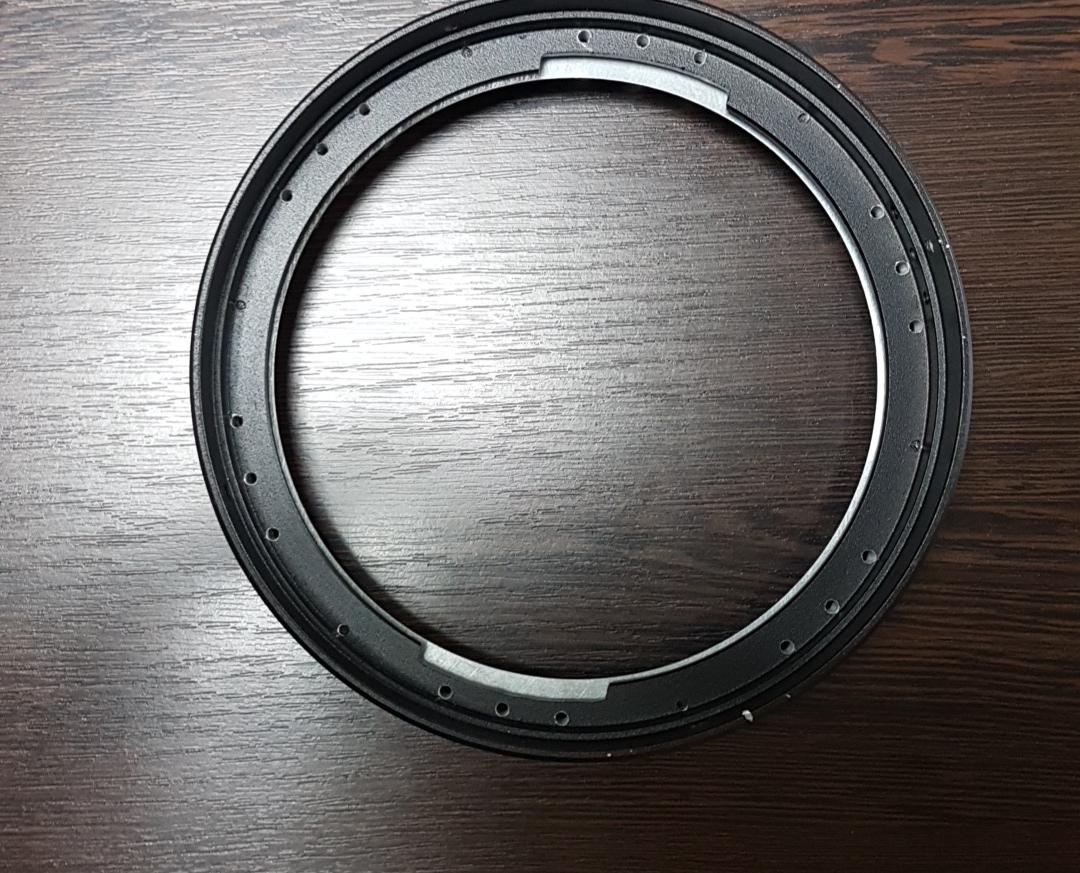

Poniżej zdjęcie celi korektora z miejscami do wykonania otworów
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 26 lip 2018, 12:01

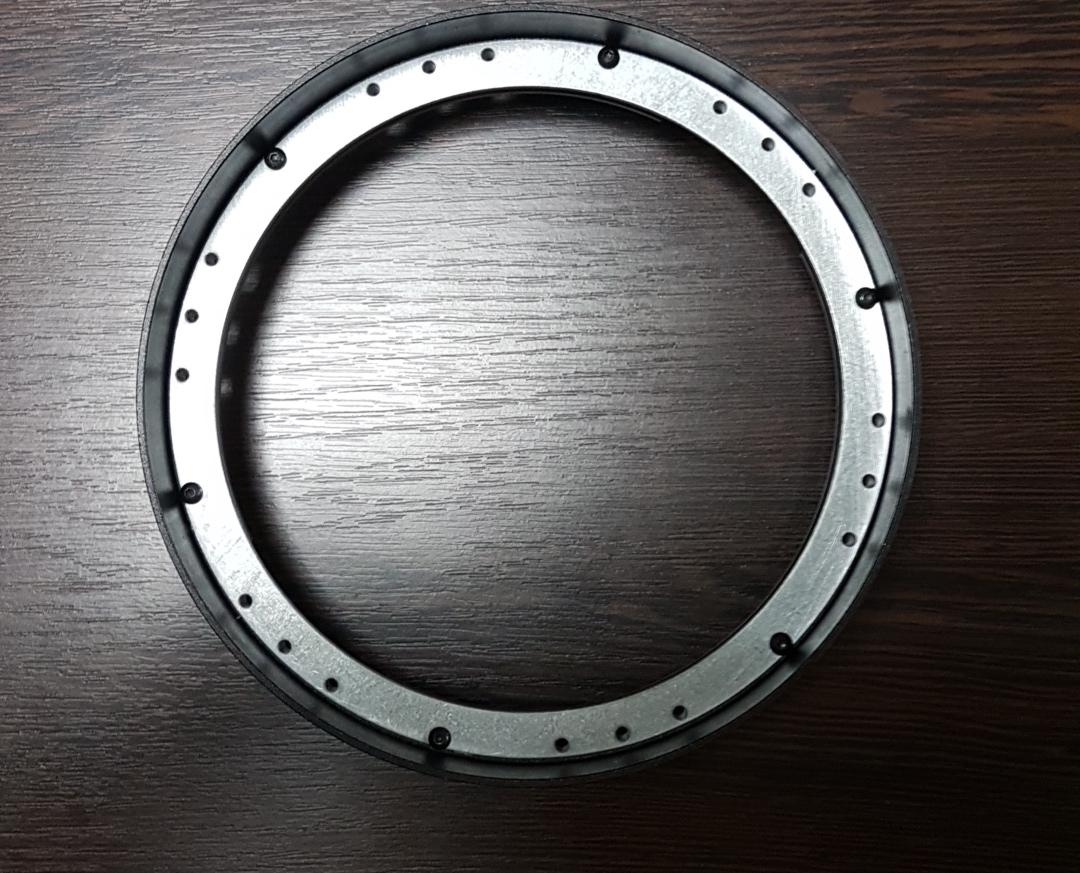

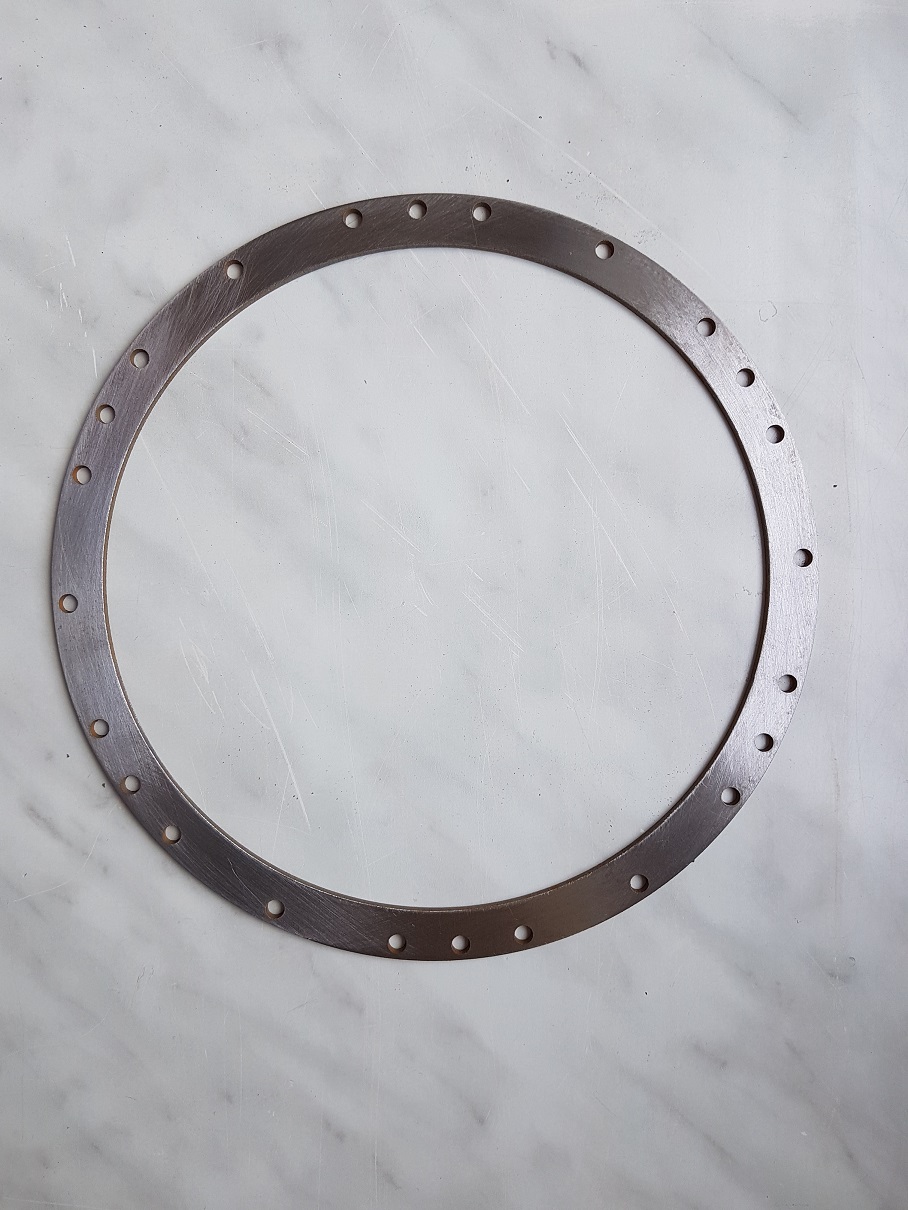

Pierścień korektora gotowy , teraz tylko wykonać otwory w celi , pomalować i brać się za tylną część teleskopu.
Załączniki
pierscien korektora.jpg
pierscien korektora.jpg (279.74 KiB) Przejrzano 2444 razy
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Awatar użytkownika
Setaarius
Site Admin
Posty: 1963
Rejestracja: 03 wrz 2017, 22:36

Re: System chlodzenia SCT 6" i 10"

Post autor: Setaarius » 26 lip 2018, 13:12

Ciekawe czy w lornetce 25x100 też można by zastosować system chłodzenia/wentylacji...
SW 10 Flex, SW 150/750, TeleVue Panoptic 24mm 68°, TeleVue Nagler 13mm 82°, TeleVue Nagler 9mm 82°, Pentax XW SMC 7mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 26 lip 2018, 15:04

chyba by sie dało pod warunkiem ze nie jest wypelniona azotem
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 730
Rejestracja: 05 wrz 2017, 15:52

Re: System chlodzenia SCT 6" i 10"

Post autor: KrzysiekRajda » 26 lip 2018, 16:11

Mateusz F pisze:
26 lip 2018, 15:04
chyba by sie dało pod warunkiem ze nie jest wypelniona azotem
Ten cały azot to pić na wodę,i tak po czasie ucieka z wnętrza lornetki i tak naprawdę nie wiele daje bo obiektywy lornetki i tak zaparują.
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 27 lip 2018, 14:27

Bierzemy się za wentylacje od strony celi lustra.

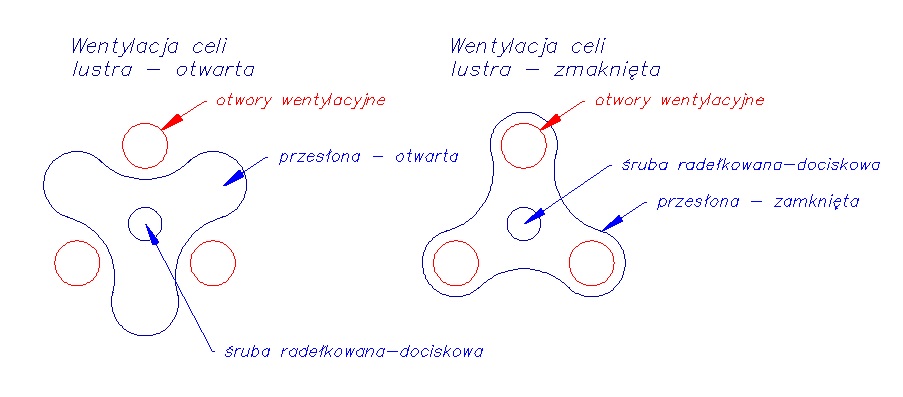

Koncepcja jest taka ... wykonać w celi 3 otwory 8mm (dobrane tak aby ich całkowita powierzchnia odpowiadała pow. otworów w celi korektora ) oraz zamontować blaszkę osłonową z uszczelkami wg poniższego rysunku dokręcaną na środku śrubą radełkowaną.

Schemat działania : luzujemy śrubę , przekręcamy blaszkę aby odsłonić otwory , dokręcamy śrubę.
Załączniki
cdo1 — kopia.jpg
cdo1 — kopia.jpg (70.09 KiB) Przejrzano 2392 razy
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 27 lip 2018, 14:34

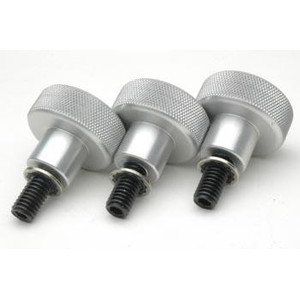

Przykładowa śrubka radełkowana do przykręcenia osłony :
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 730
Rejestracja: 05 wrz 2017, 15:52

Re: System chlodzenia SCT 6" i 10"

Post autor: KrzysiekRajda » 27 lip 2018, 19:07

Bardzo dobrze Mateusz,o to właśnie chodzi.
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 31 lip 2018, 14:42

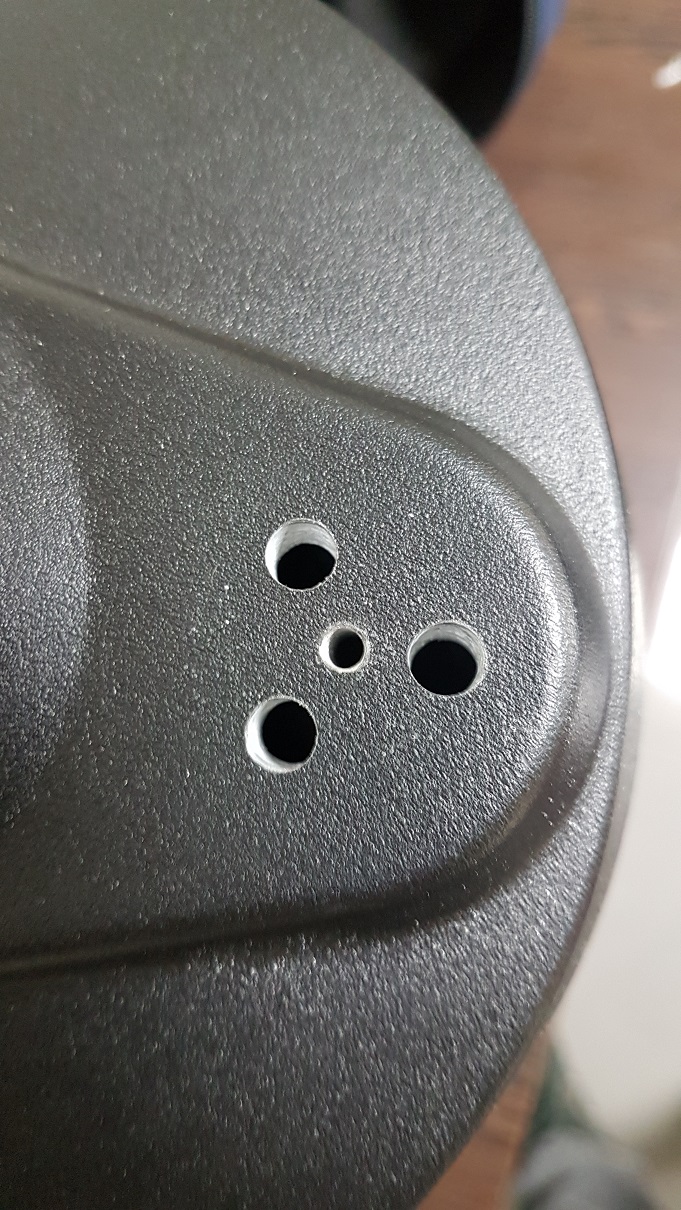

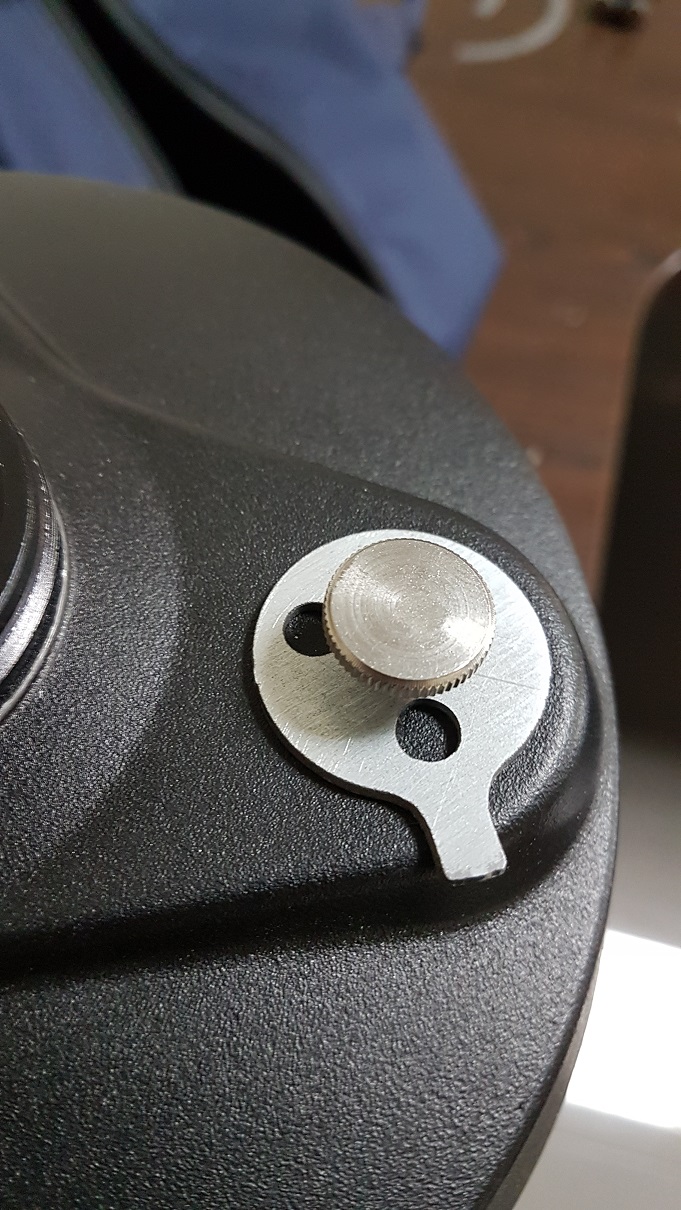

Przechodzimy do wykonania, poniżej zdjęcia wykonanych otworów wentylacyjnych w celi oraz rozwiązanie wentylacji w tyle tubusu.

teraz tylko pomalować , wyczyścić i złożyć.
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Marcin
Posty: 345
Rejestracja: 04 wrz 2017, 22:09

Re: System chlodzenia SCT 6" i 10"

Post autor: Marcin » 31 lip 2018, 19:56

Hej Mateusz,

Liczyłeś ile % powierzchni te otwory zajmują? Na oko wydaje mi się, że bardzo mało (poniżej procenta). Przy tak małej powierzchni to czarnowidzę, że zauważalne skrócisz czas chłodzenia teleskopu. Z tyłu przydałby Ci się wiatraczek do wdmuchiwania zimnego powietrza, ale otwór też jest mały :?

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 31 lip 2018, 21:45

Najważniejsze żeby nagrzane powietrze z nad lustra miało gdzie uciec, nie spodpziewam sie uzyskać szybkosci chłodzenia newtona. Na wieksze otwory nie było niestety miejsca ale myślę że różnica względem zamkniętej na głucho tuby będzie widoczna.
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 06 sie 2018, 13:13

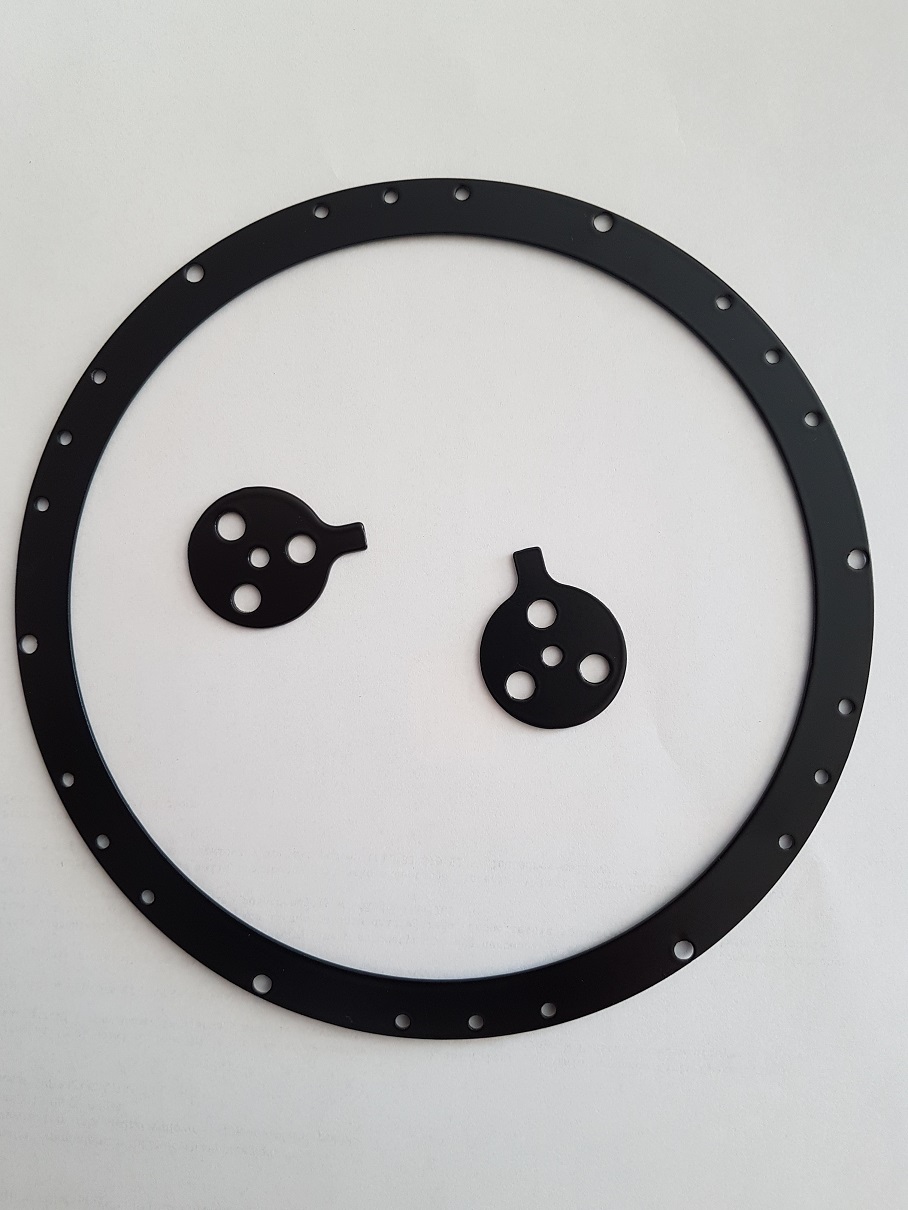

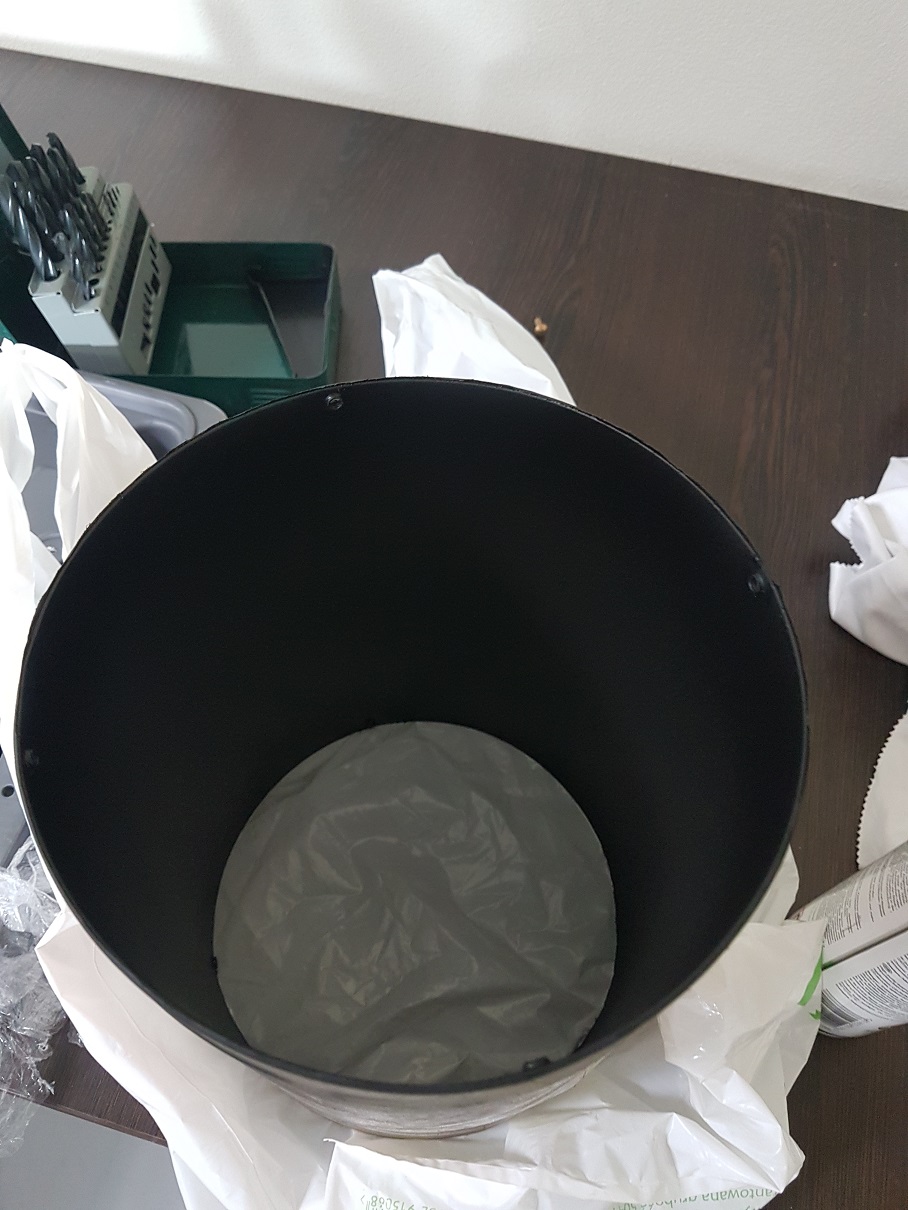

Kolejny etap modyfikacji polegający na :

1) wyrzucenie floku "wyczerniającego" a na pewno mocno izolującego tubus
2)pomalowanie farbą wyczerniającą :

https://www.gerdneumann.net/english/ins ... paint.html
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Awatar użytkownika
Setaarius
Site Admin
Posty: 1963
Rejestracja: 03 wrz 2017, 22:36

Re: System chlodzenia SCT 6" i 10"

Post autor: Setaarius » 06 sie 2018, 13:42

Powietrze przestanie się kisić w środku i powinno być lepiej...
SW 10 Flex, SW 150/750, TeleVue Panoptic 24mm 68°, TeleVue Nagler 13mm 82°, TeleVue Nagler 9mm 82°, Pentax XW SMC 7mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 06 sie 2018, 20:53

Jutro może już poskładam teleskop na gotowo jak tylko odbiorę elementy z lakierni
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 07 sie 2018, 15:40

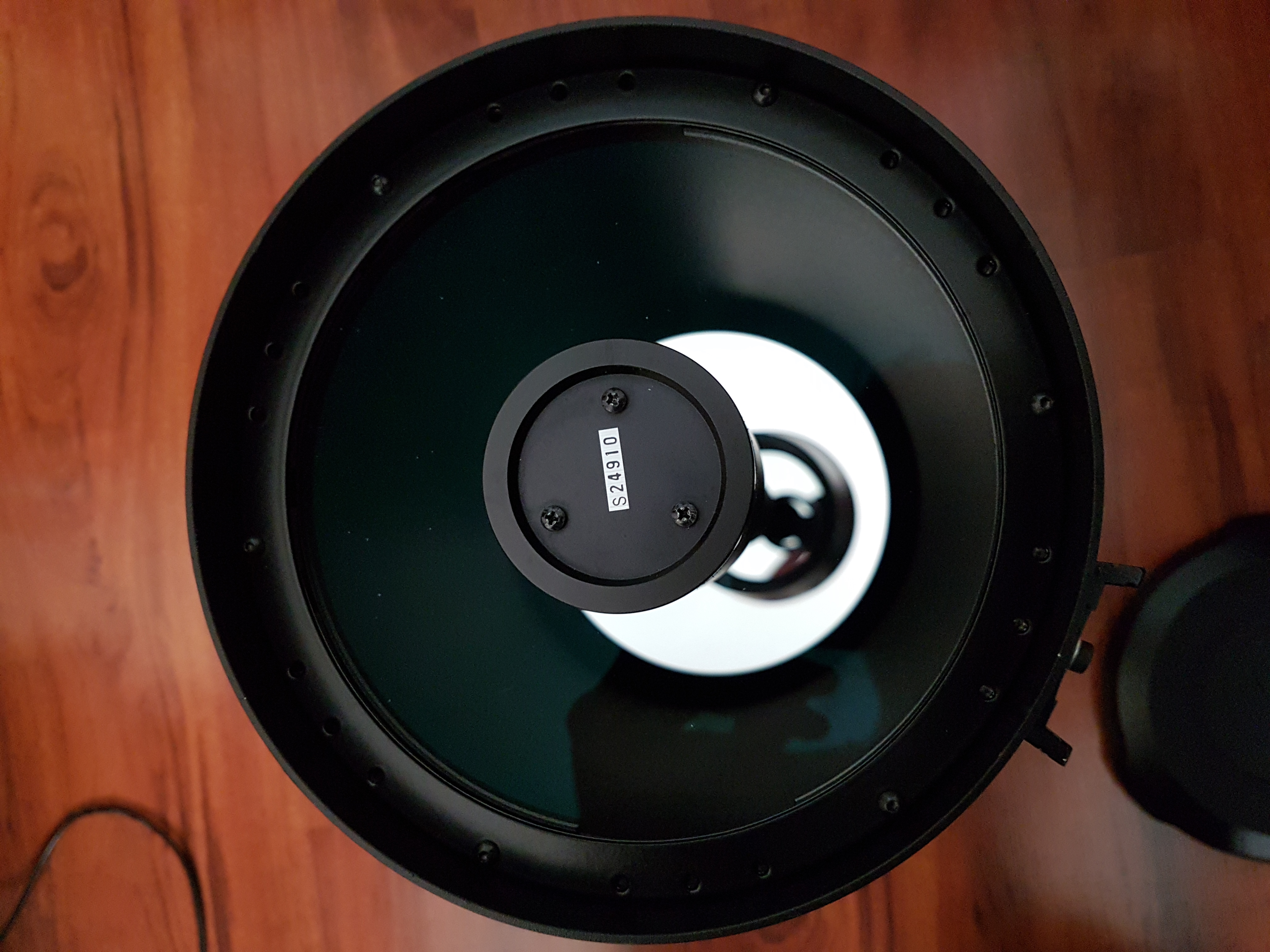

Wszystkie elementy są na miejscu , składamy tubę.
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 07 sie 2018, 15:44

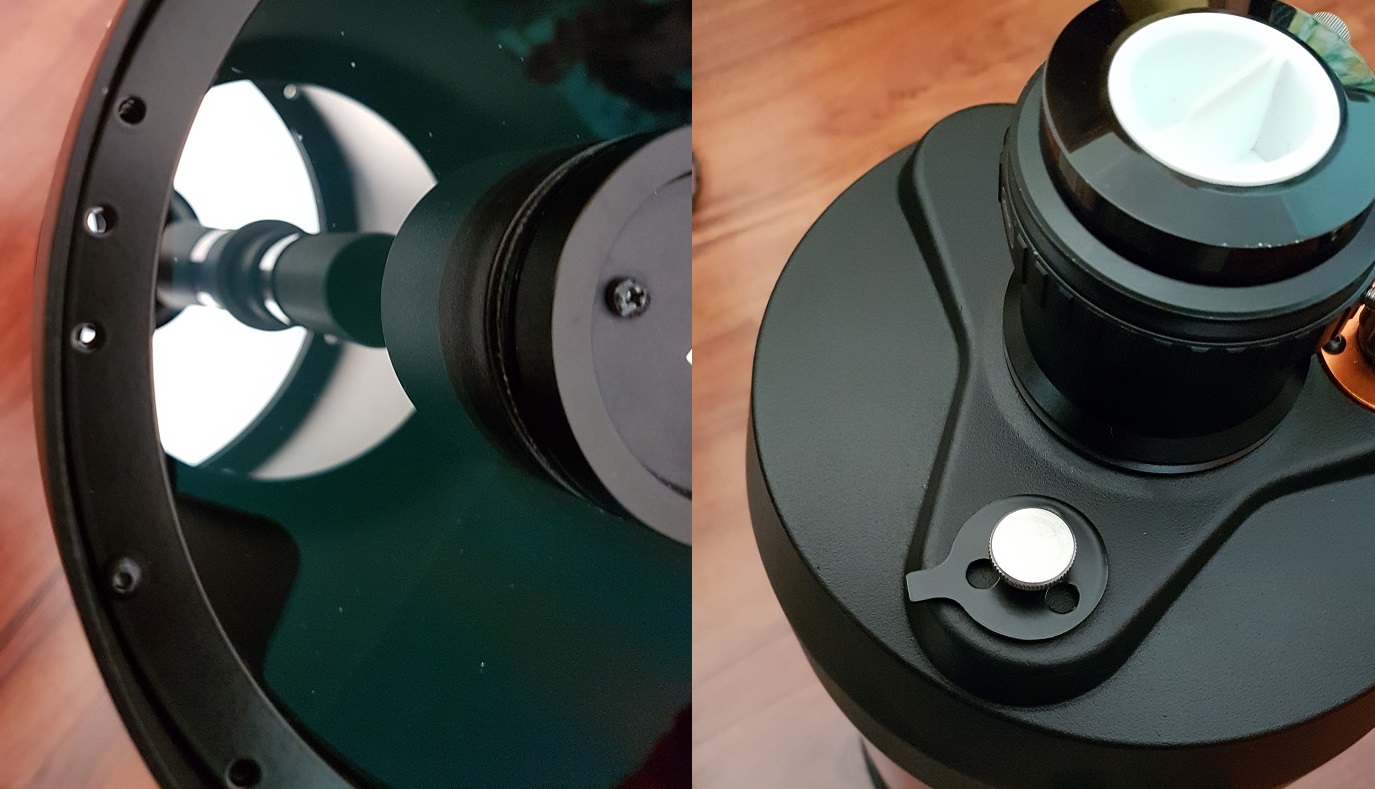

Gotowe
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 561
Rejestracja: 11 paź 2017, 08:55

Re: System chlodzenia SCT 6" i 10"

Post autor: Mateusz F » 07 sie 2018, 15:45

uzupelnienie
Załączniki
ATM AstroScope 13", Orion UK VX6 1/10L, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Awatar użytkownika
Setaarius
Site Admin
Posty: 1963
Rejestracja: 03 wrz 2017, 22:36

Re: System chlodzenia SCT 6" i 10"

Post autor: Setaarius » 07 sie 2018, 16:38

Cool 8-) Czyli w czwartek testujemy? :D
SW 10 Flex, SW 150/750, TeleVue Panoptic 24mm 68°, TeleVue Nagler 13mm 82°, TeleVue Nagler 9mm 82°, Pentax XW SMC 7mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.
