Montaż szukacza do SCT6

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Montaż szukacza do SCT6

Post autor: Mateusz F » 29 lis 2017, 09:10

Po ostatnich obserwacjach wieszanie SCT6 na montażu AZ4 pokazało pewna niedogodność.

Sam teleskop na montażu wisi wyśmienicie jednakże wystąpił problem z montowaniem szukacza który niejako znalazł się "z dołu" teleskopu .

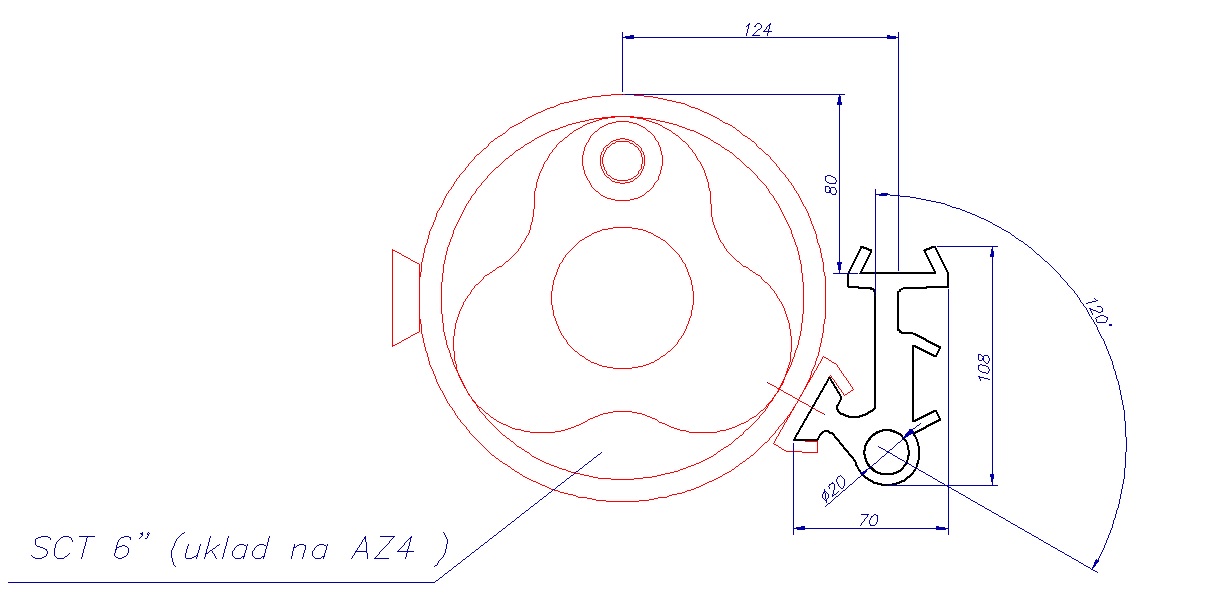

Po oględzinach okazało się że nie ma możliwości pokombinowania z przekręceniem stopki lub dovetaila bez naruszenia tuby w związku z czym powstał projekt wykonania odpowiedniego "adaptera".

Wykonanie analogiczne do podwójnej stopki na szukacz , blacha aluminiowa 20mm , gwintowniki , śrubki , czarny lakier i do boju :)
Załączniki
sct montaz.jpg
sct montaz.jpg (93.5 KiB) Przejrzano 1523 razy
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Montaż szukacza do SCT6

Post autor: KrzysiekRajda » 29 lis 2017, 10:58

Bardzo dobre rozwiązanie,nie trzeba będzie przerabiać teleskopu.
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Awatar użytkownika
Setaarius
Site Admin
Posty: 2125
Rejestracja: 03 wrz 2017, 22:36

Re: Montaż szukacza do SCT6

Post autor: Setaarius » 29 lis 2017, 12:50

Ja tylko czekam, aż Mateusz zacznie robić swoje teleskopy, Krzysiek załatwi lustra i do boju...
SW 10 Flex, SW 150/750, TeleVue Panoptic 24mm 68°, TeleVue Nagler 13mm 82°, TeleVue Nagler 9mm 82°, Pentax XW SMC 7mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Montaż szukacza do SCT6

Post autor: KrzysiekRajda » 29 lis 2017, 13:17

Matesz ma dostęp do pewnych obrabiarek ja znowu do bardziej tradycyjnych,do tego kilka telefonów do konkretnych osób więc są możlwości na wykonanie świetnego teleskopu.
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Montaż szukacza do SCT6

Post autor: Mateusz F » 29 lis 2017, 14:05

Perspektywy są , ja nie mam dostepu do dobrego tokarza czy np frezarki , pogadamy na obserwacjach , można połączyć siły i zbudować coś fajnego :)
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Montaż szukacza do SCT6

Post autor: Mateusz F » 01 gru 2017, 12:32

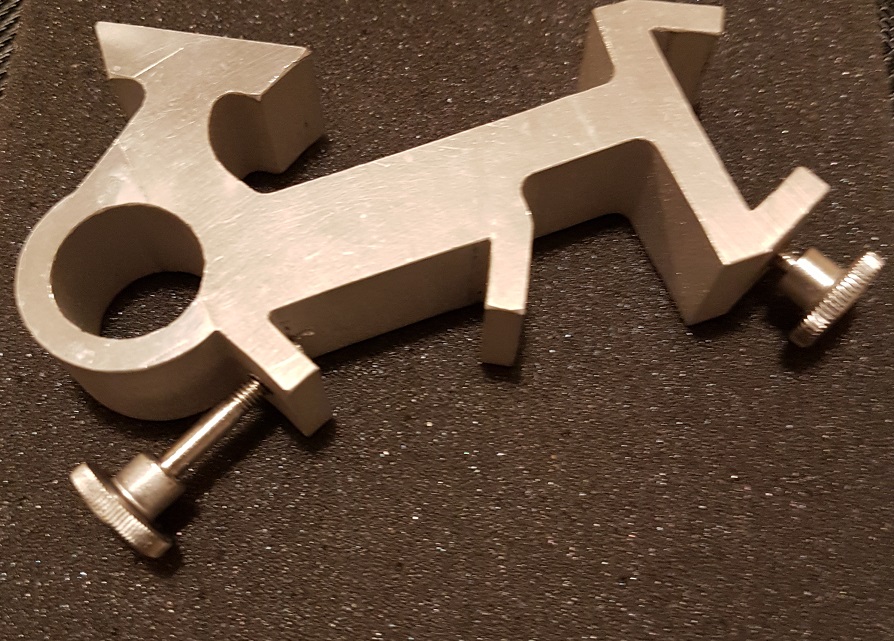

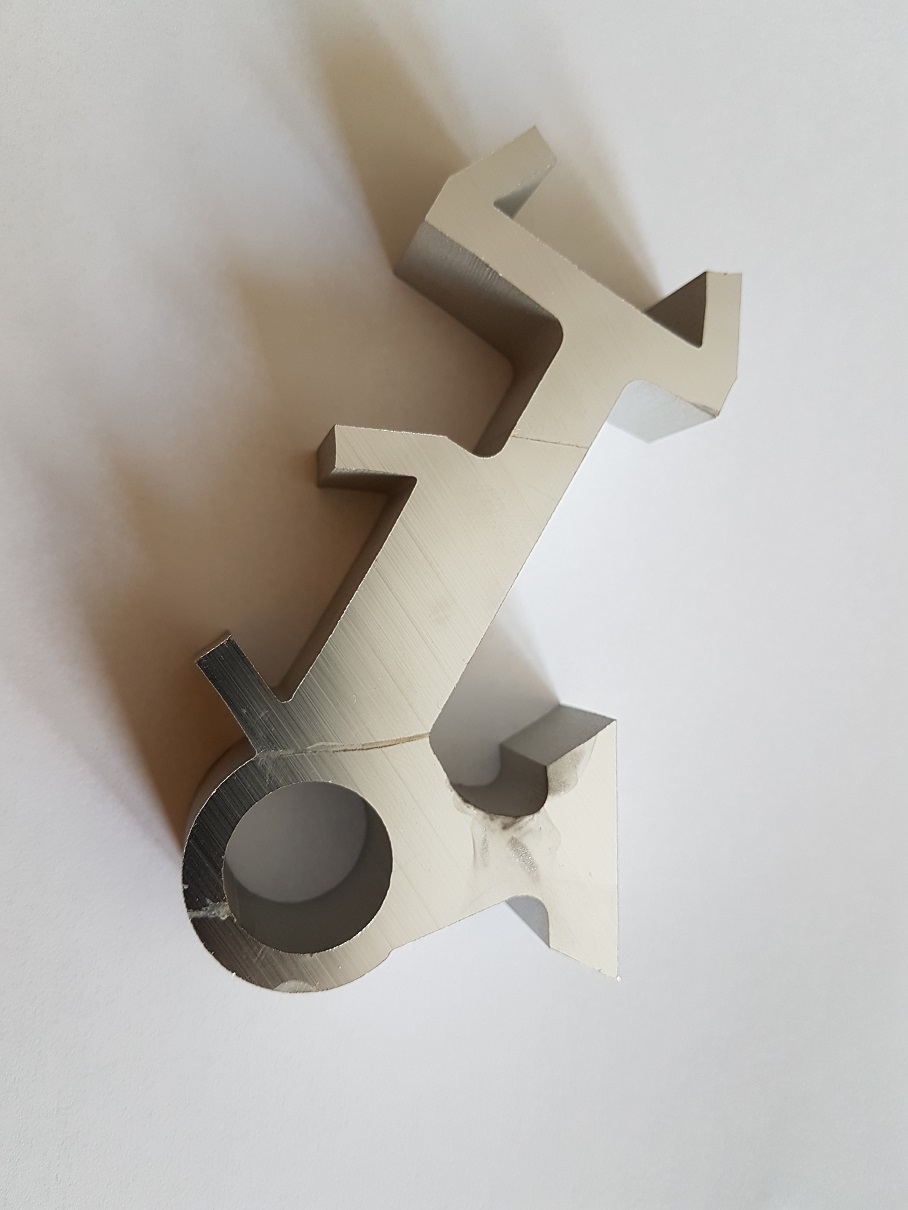

Stopka przygotowana do przymiarki , tym razem chyba element dam do piaskowania i lakierowania proszkowego, zobaczymy na ile mi to wycenią lakiernicy
Załączniki
stopka SCT.jpg
stopka SCT.jpg (171.48 KiB) Przejrzano 1495 razy
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Montaż szukacza do SCT6

Post autor: Mateusz F » 01 gru 2017, 18:02

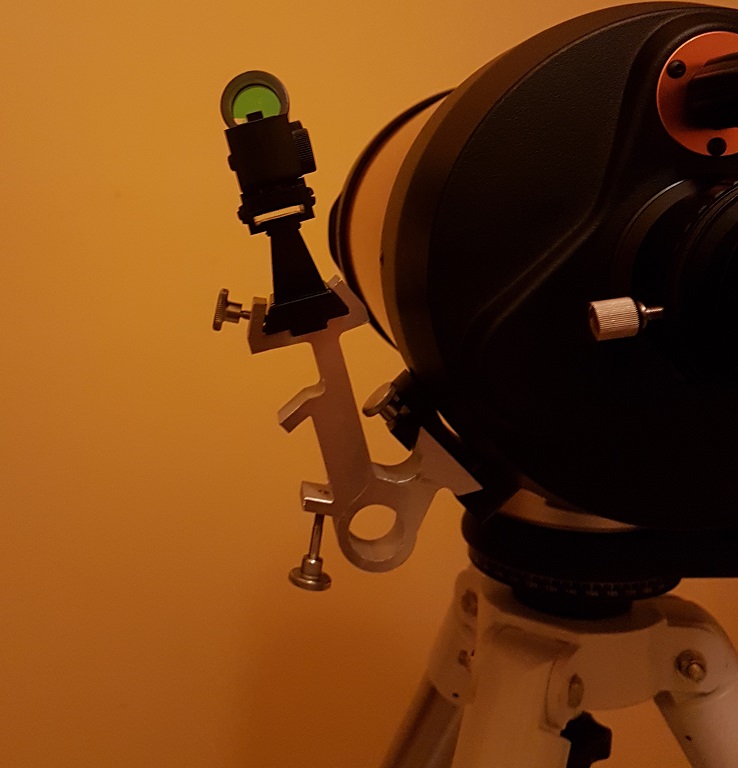

zamontowane
Załączniki
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

Awatar użytkownika
Setaarius
Site Admin
Posty: 2125
Rejestracja: 03 wrz 2017, 22:36

Re: Montaż szukacza do SCT6

Post autor: Setaarius » 01 gru 2017, 18:35

Wygląda jak bazooka z celownikiem laserowym :D
SW 10 Flex, SW 150/750, TeleVue Panoptic 24mm 68°, TeleVue Nagler 13mm 82°, TeleVue Nagler 9mm 82°, Pentax XW SMC 7mm, Celestron SkyMaster 15x70mm, Bresser 10x50mm.

Mateusz F
Posty: 602
Rejestracja: 11 paź 2017, 08:55

Re: Montaż szukacza do SCT6

Post autor: Mateusz F » 01 gru 2017, 20:51

6" to za mały kaliber :lol:
ATM AstroScope 14" F/5, Orion UK VX6 1/10L, APO 70/420, MAK 102, Skymaster Pro 15x70, DO Titanium 7x50, do tego trochę porządniejszych szkiełek.
w budowie newtony : ATM 230 F/6 (walizkowiec) , ATM 150 F/6

KrzysiekRajda
Site Admin
Posty: 747
Rejestracja: 05 wrz 2017, 15:52

Re: Montaż szukacza do SCT6

Post autor: KrzysiekRajda » 01 gru 2017, 23:06

Świetna robota,jak widać jak się chce to się wszystko da :!:
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek
