Ultralekki teleskop 13"

Post autor: Mateusz F » 12 lis 2020, 13:01

Jakiś czas temu chcąc zagospodarować lustro 13" które zostało mi po projekcie AstroScope i rozwinąć temat ultralekkich konstrukcji postanowiłem zrobić mały eksperyment i przetestować kilka nietypowych pomysłów i test nowych rozwiązań konstrukcyjnych wg następujących założeń :

-ostra minimalizacja wagi
-maksymalna redukcja ilości elementów składowych i połączeń
-redukcja gabarytów
-przetestowanie lekkiej konstrukcji aluminiowej dla celi LG
-przetestowanie nowego typu "jednoelementowego modułu kratownicy"
-przetestowanie układu kolimacji nie wymagającego dodatkowych narzędzi

waga obliczeniowa ok. 19 kg ( w tym 10 kg samo lustro główne)

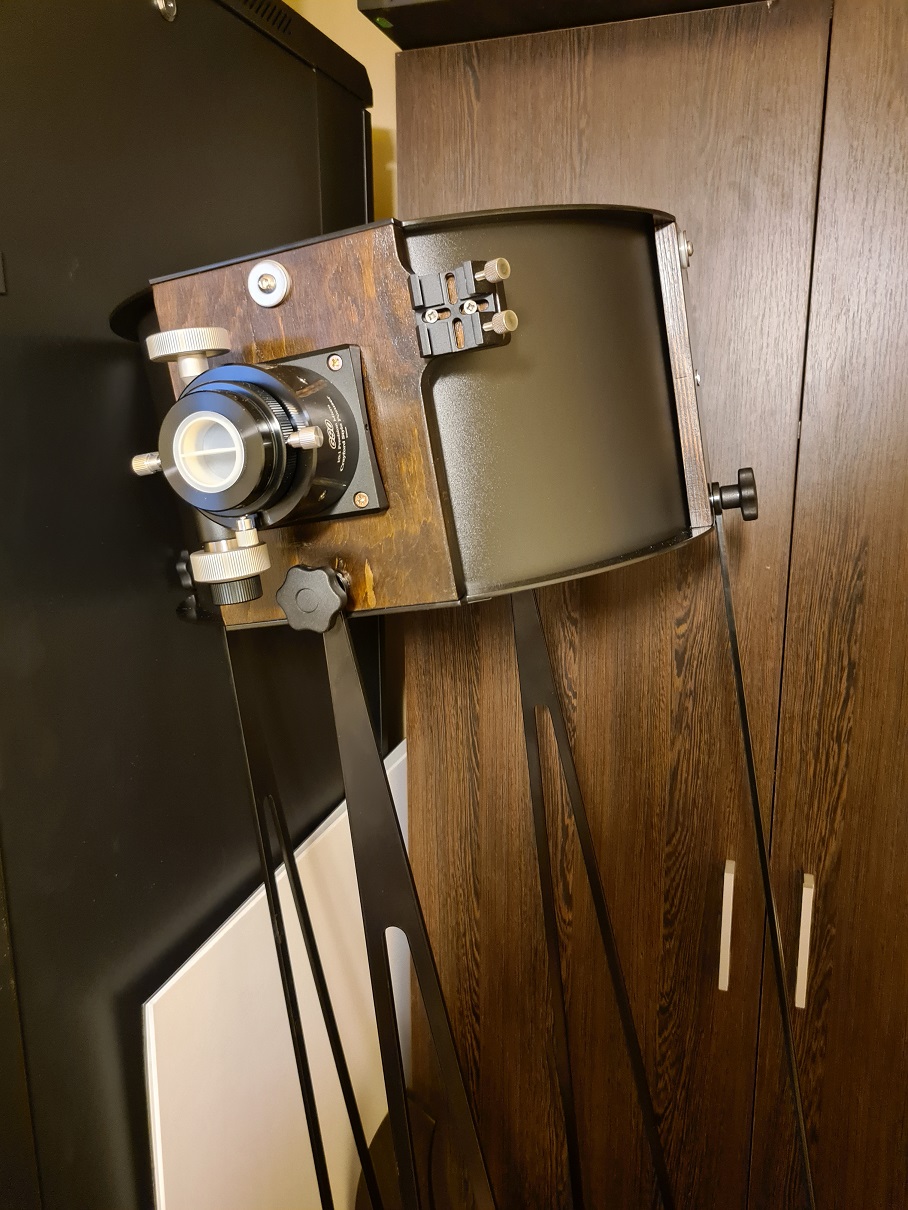

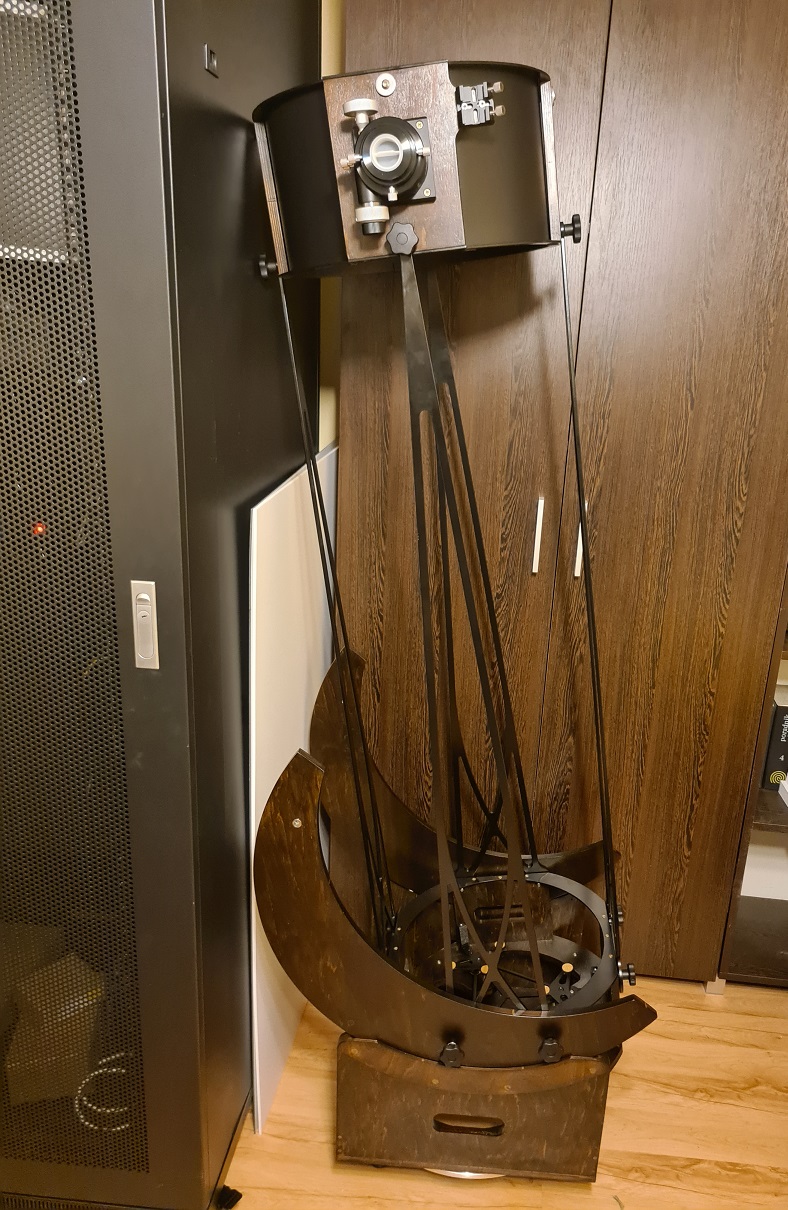

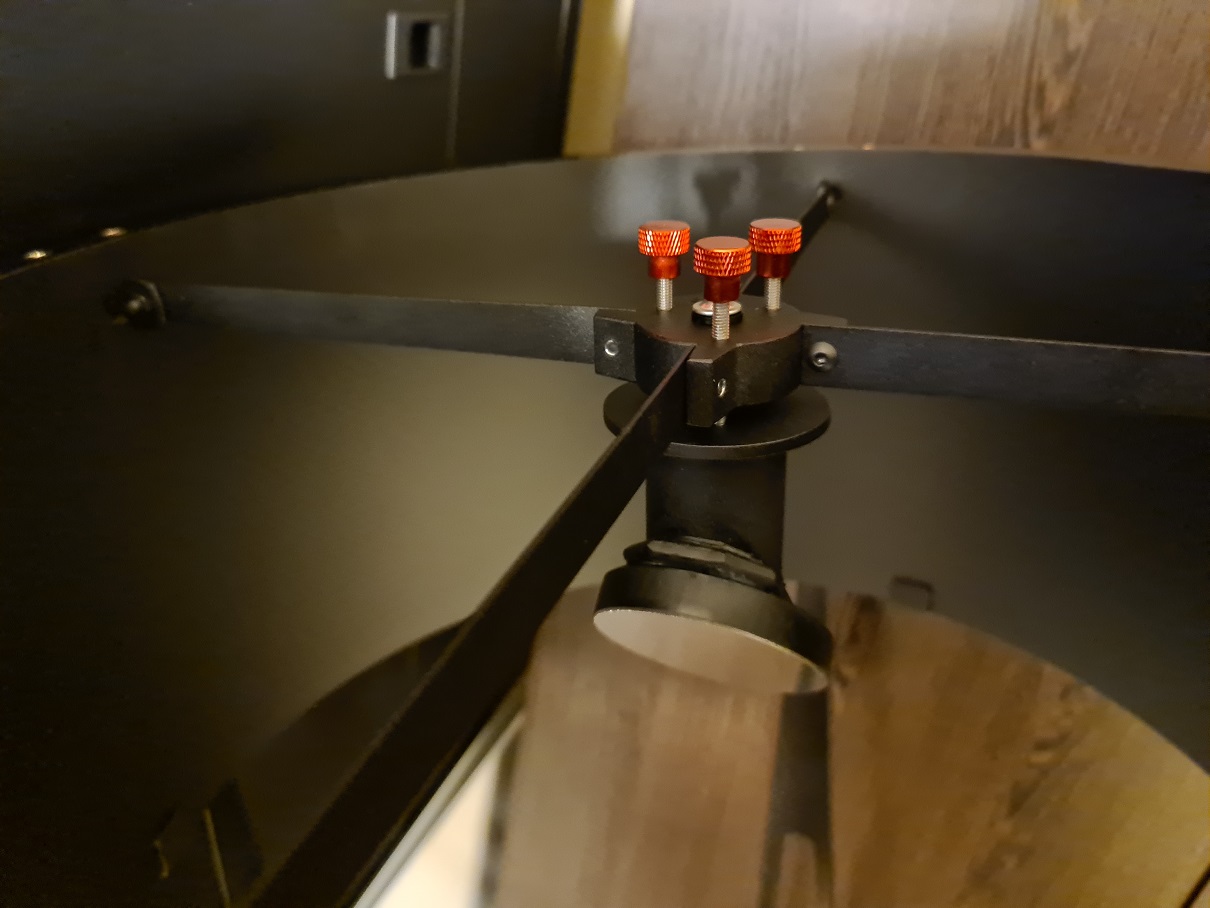

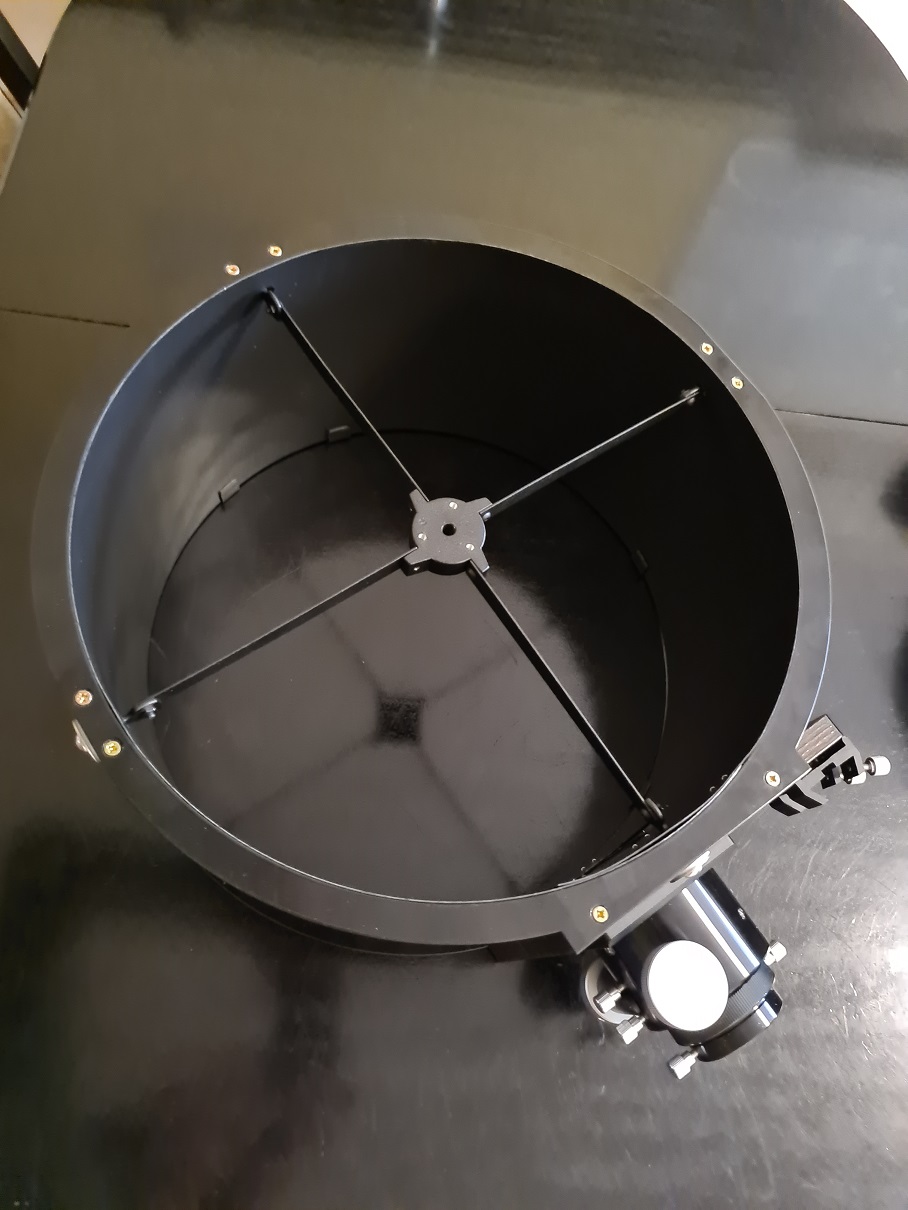

Obiecałem w wątku na temat teleksopów 14" że przerobię temat "ultralekkich" i pokaże ich jasne i ciemne strony. Teleskop powstał i czeka na skrawek czystego nieba do testów. Poniżej kilka zdjęć konstrukcji.
Załączniki
ATM 14" F/5, ATM Ultralekki 13" F/5 , ATM 9" F/6 , Equinox 120 ED , Tecnosky 70 APO, Coronado SM II 60mm

KrzysiekRajda
Site Admin
Posty: 768
Rejestracja: 05 wrz 2017, 15:52

Re: Ultralekki teleskop 13"

Post autor: KrzysiekRajda » 12 lis 2020, 15:33

Fajna lekka prosta konstrukcja, teleskop mimo swojej prostej budowy prezentuje się świetnie na co na pewno ma wpływ staranność wykonania poszczególnych elementów :!:
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Awatar użytkownika
Setaarius
Site Admin
Posty: 2664
Rejestracja: 03 wrz 2017, 22:36

Re: Ultralekki teleskop 13"

Post autor: Setaarius » 12 lis 2020, 17:21

Faktycznie wyszedł na 19 kg?

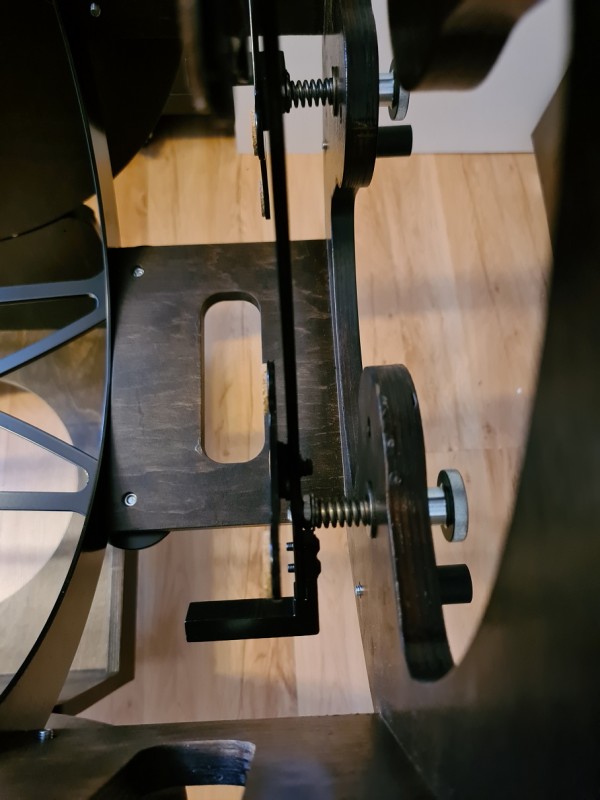

Podpatrzyłem fajną rzecz w moim, ale już nie moim T300. W dolnej skrzyni są śruby z jednej i drugiej strony ze sprężynkami i teflonem na końcówkach, którymi kręcąc można regulować opór teleskopu podczas ruchu w pionie poprzez docisk teflonu do klatki dolnej. Świetne rozwiązanie. Bardzo wygodne.
Celestron SkyMaster Pro 20x80mm, Celestron SkyMaster 15x70mm, Bresser (Lidletka) 10x50mm, Helios Aquila MS WP 6,5x32mm

Awatar użytkownika
Patryk
Site Admin
Posty: 360
Rejestracja: 08 kwie 2019, 08:31

Re: Ultralekki teleskop 13"

Post autor: Patryk » 12 lis 2020, 17:22

Mateusz, Krzysiek, to naprawdę WY, czy nam się jakieś boty włamały ;)

Bardzo fajnie to wyszło i z chęcią bym mu się bliżej przyjrzeć. Coś takiego zamierzasz sprzedać, czy raczej zostanie z Tobą? Coraz częściej myślę o kupnie takiego 13-14".

Awatar użytkownika
Mateusz F
Posty: 640
Rejestracja: 11 paź 2017, 08:55

Re: Ultralekki teleskop 13"

Post autor: Mateusz F » 12 lis 2020, 18:19

Teleskop wyszedł zaskakująco leki , jednak powszechne zastosowanie aluminium dało efekt. Testy pokażą czy odchudzanie konstrukcji jest bezkarne :lol: . Tak czy inaczej teleskopu nie planuje sprzedawać.
ATM 14" F/5, ATM Ultralekki 13" F/5 , ATM 9" F/6 , Equinox 120 ED , Tecnosky 70 APO, Coronado SM II 60mm

Awatar użytkownika
Patryk
Site Admin
Posty: 360
Rejestracja: 08 kwie 2019, 08:31

Re: Ultralekki teleskop 13"

Post autor: Patryk » 13 lis 2020, 09:01

Mateusz F pisze:
12 lis 2020, 18:19
Tak czy inaczej teleskopu nie planuje sprzedawać.
Gdybyś jednak kiedyś zmienił zdanie, to pamiętaj, że jestem pierwszy w kolejce ;)

Awatar użytkownika
Mateusz F
Posty: 640
Rejestracja: 11 paź 2017, 08:55

Re: Ultralekki teleskop 13"

Post autor: Mateusz F » 13 lis 2020, 11:00

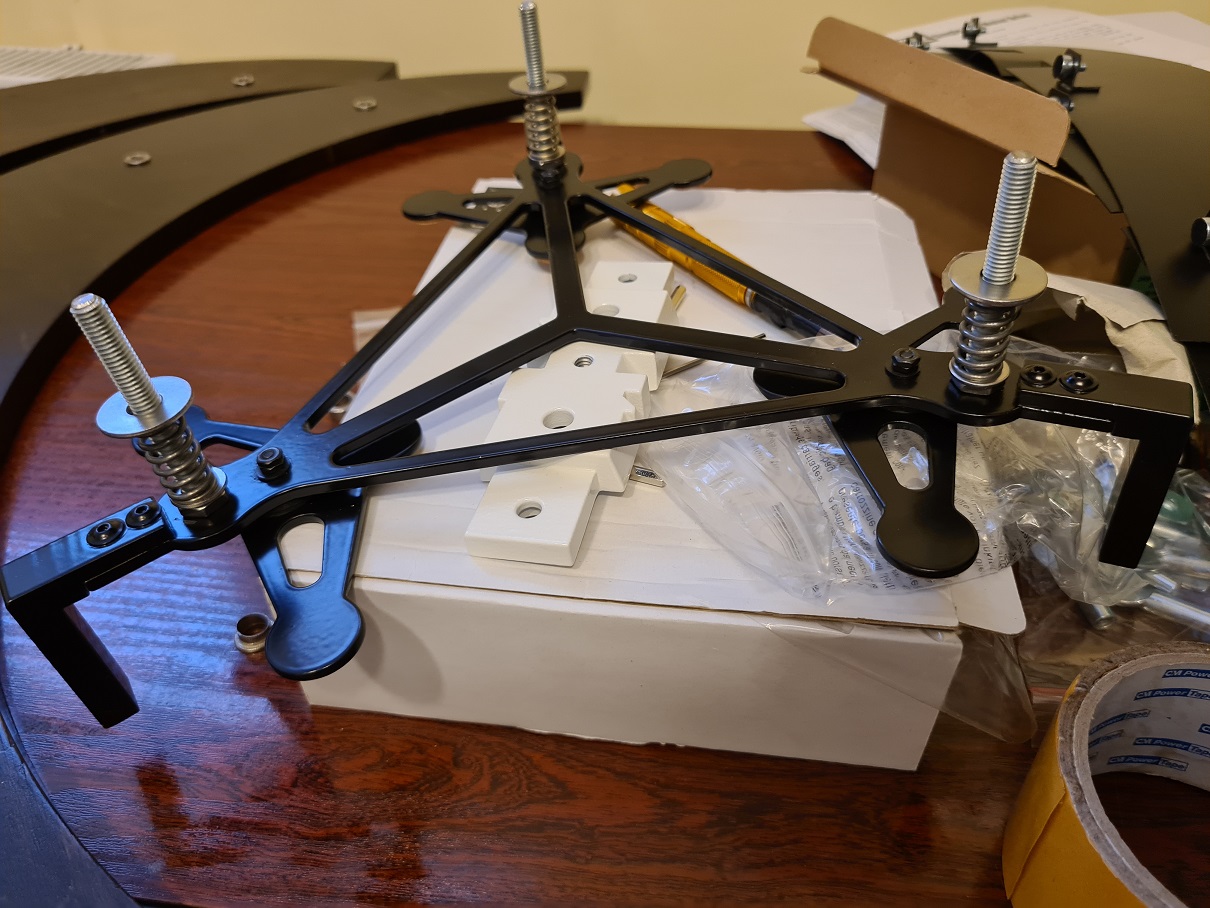

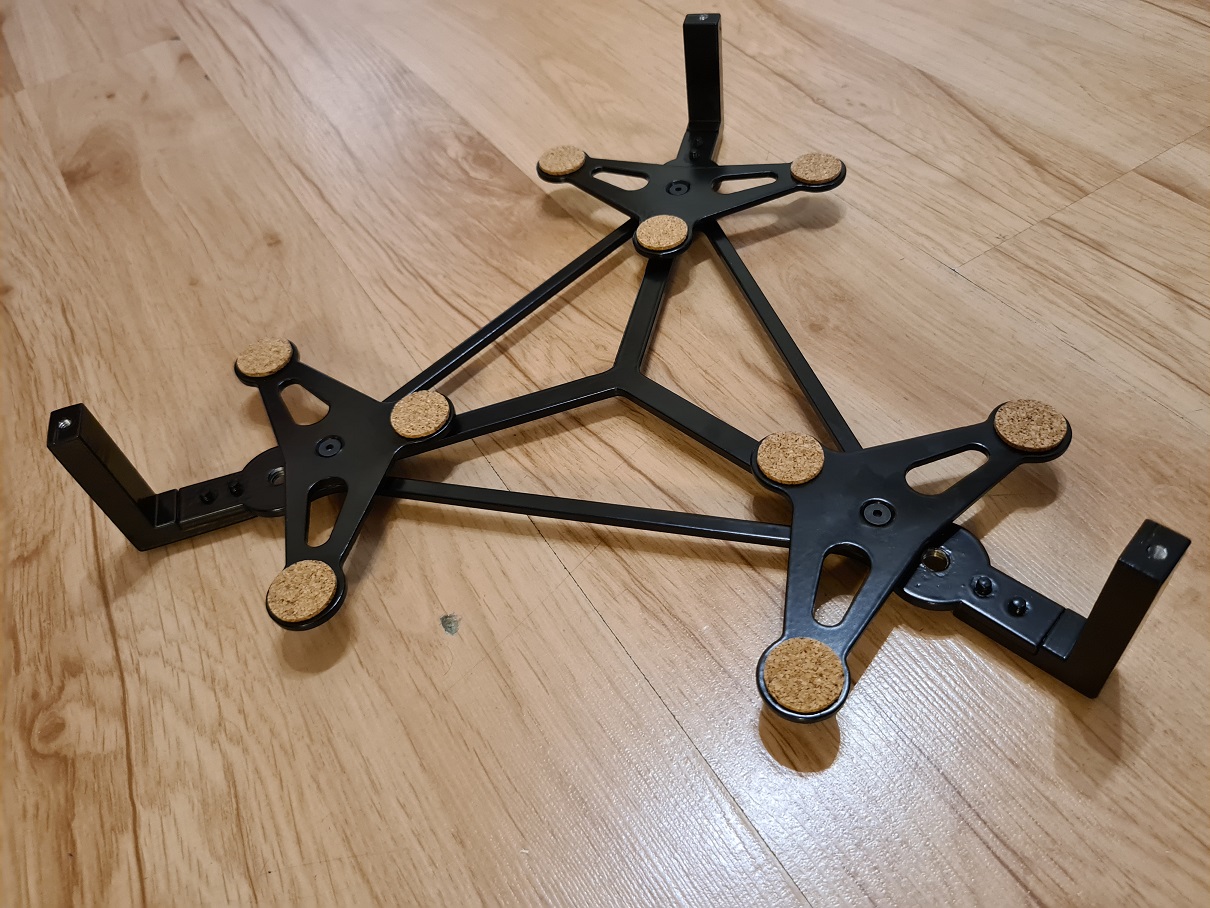

Wrzucę jeszcze zdjęcia celi lustra i sposobu kolimacji. Udało się dobrać bardzo sztywne sprężyny ( chyba ze sprzęgła do MTZ :lol: ) które naprawdę pracują świetnie z dużymi pokrętłami i sztywno trzymają celę z lustrem.
Załączniki
ATM 14" F/5, ATM Ultralekki 13" F/5 , ATM 9" F/6 , Equinox 120 ED , Tecnosky 70 APO, Coronado SM II 60mm

Awatar użytkownika
s-o-c-z-i
Posty: 35
Rejestracja: 23 sty 2020, 14:15

Re: Ultralekki teleskop 13"

Post autor: s-o-c-z-i » 13 lis 2020, 13:57

Tak, też zawsze do sklepu maszynowego idę po sprężyny. Pan pokazuje do wyboru, do koloru, od każdego pojazdu.

Wracając do eksperymentu jakim ma być ten sprzęt.
Krzycha półmetrówka jest od JALE czy sami ją budowaliście?
Gdzieś wspominaliście, że ta technologia eksperymentalnej 13-tki ma za zadanie pokazać czy uda się odchudzić waszą 20calówkę. Tylko czy przeskalowanie projektu nie będzie wymagać jednak użycia spawanych rur w kształt tej specyficznej kratownicy 13-tki?

KrzysiekRajda
Site Admin
Posty: 768
Rejestracja: 05 wrz 2017, 15:52

Re: Ultralekki teleskop 13"

Post autor: KrzysiekRajda » 13 lis 2020, 15:19

Teleskop 20" dostanie całkowicie nową konstrukcje z klasyczną rurkową kratownicą i pewnie nie będzie bardzo przypominać pokazanej tu trzynastki. Przy wadze lustra ponad 18 kg konstrukcja musi być solidna aby uzyskać odpowiednią sztywność, zresztą waga będzie mieć tu drugorzędne znaczenie gdyż i tak trzeba go pakować do samochodu na raty ale wiadomo waga będzie optymalna przy doborze poszczególnych materiałów
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Awatar użytkownika
Setaarius
Site Admin
Posty: 2664
Rejestracja: 03 wrz 2017, 22:36

Re: Ultralekki teleskop 13"

Post autor: Setaarius » 13 lis 2020, 17:19

Fajnie by było zrobić porównanie 20 kontra 24 tylko jeszcze musielibyśmy mieć podobnej jakości okulary i dobrać parametry powiększeń...
To byłaby dopiero porada konsumencka 😂
Celestron SkyMaster Pro 20x80mm, Celestron SkyMaster 15x70mm, Bresser (Lidletka) 10x50mm, Helios Aquila MS WP 6,5x32mm

Awatar użytkownika
Mateusz F
Posty: 640
Rejestracja: 11 paź 2017, 08:55

Re: Ultralekki teleskop 13"

Post autor: Mateusz F » 13 lis 2020, 17:20

To co? budować 24" ? :lol:
ATM 14" F/5, ATM Ultralekki 13" F/5 , ATM 9" F/6 , Equinox 120 ED , Tecnosky 70 APO, Coronado SM II 60mm

Awatar użytkownika
Setaarius
Site Admin
Posty: 2664
Rejestracja: 03 wrz 2017, 22:36

Re: Ultralekki teleskop 13"

Post autor: Setaarius » 13 lis 2020, 19:03

Mateusz F pisze:
13 lis 2020, 17:20
To co? budować 24" ? :lol:
24 mamy w grupie tak jak i 16, ale brakuje nam 28, 32, 36... :D
Celestron SkyMaster Pro 20x80mm, Celestron SkyMaster 15x70mm, Bresser (Lidletka) 10x50mm, Helios Aquila MS WP 6,5x32mm

Awatar użytkownika
Patryk
Site Admin
Posty: 360
Rejestracja: 08 kwie 2019, 08:31

Re: Ultralekki teleskop 13"

Post autor: Patryk » 13 lis 2020, 19:07

Setaarius pisze:
13 lis 2020, 19:03
Mateusz F pisze:
13 lis 2020, 17:20
To co? budować 24" ? :lol:
36... :D
Jestem za ;)

Awatar użytkownika
Setaarius
Site Admin
Posty: 2664
Rejestracja: 03 wrz 2017, 22:36

Re: Ultralekki teleskop 13"

Post autor: Setaarius » 13 lis 2020, 19:41

Nie wiem jaki jest największy w Polsce, ale chyba 30-tka.
Celestron SkyMaster Pro 20x80mm, Celestron SkyMaster 15x70mm, Bresser (Lidletka) 10x50mm, Helios Aquila MS WP 6,5x32mm

Awatar użytkownika
Mateusz F
Posty: 640
Rejestracja: 11 paź 2017, 08:55

Re: Ultralekki teleskop 13"

Post autor: Mateusz F » 13 lis 2020, 20:48

Tylko takie duże lustro niesie za sobą całkiem sporo problemów przy projektowaniu konstrukcji i użytkowaniu.
1. Ogniskowa - dla 30" F/4 to już ponad 3000 , żeby nie wywalić źrenicy wyjsciowej w kosmos i utrzymac max 6 mm dostajesz powera 125x .... to 0,65 stopnia pola z okularem 24mm /82 st. i to jest MAX
2. Waga i gabaryty - tu każdy chyba zdaje sobie sprawe że bez drabiny nie da rady a sprzet to ponad 100 kg
3. Użytkowanie .... sam transport i złożenie tego wymaga posiadania dostawczaka i mocnej ekipy technicznej.
4. Koszy :lol:

Tylko .... tym to już orion pokaże kolory a M13 bedzie rozbita jak gromada otwarta :lol:
ATM 14" F/5, ATM Ultralekki 13" F/5 , ATM 9" F/6 , Equinox 120 ED , Tecnosky 70 APO, Coronado SM II 60mm

KrzysiekRajda
Site Admin
Posty: 768
Rejestracja: 05 wrz 2017, 15:52

Re: Ultralekki teleskop 13"

Post autor: KrzysiekRajda » 13 lis 2020, 22:09

Teleskop 20" to już docelowy sprzęt dla kogoś kto nie ma gdzie go trzymać na stałe i musi się z nim przemieszczać na miejsce obserwacji. Taka średnica już gwarantuje duże możliwości obserwacyjne, nie jest zbytnio uciążliwa w transporcie i użytkowaniu, w miarę mobilna przy transporcie osobówką dla jednej osoby, osobiście nie planuje zakupu większego lustra powiedzmy 60 cm, różnice będą kosmetyczne
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Awatar użytkownika
Mateusz F
Posty: 640
Rejestracja: 11 paź 2017, 08:55

Re: Ultralekki teleskop 13"

Post autor: Mateusz F » 13 lis 2020, 22:21

Dokladnid tak ! , mozna co najwyżej pobawić się z optymalizacją, odchudzeniem konstrukcji , lepszymi warstwami itp. Średnica 20" jest graniczna dla teleskopu który zakładamy że ma być przewoźny.
ATM 14" F/5, ATM Ultralekki 13" F/5 , ATM 9" F/6 , Equinox 120 ED , Tecnosky 70 APO, Coronado SM II 60mm

Awatar użytkownika
Setaarius
Site Admin
Posty: 2664
Rejestracja: 03 wrz 2017, 22:36

Re: Ultralekki teleskop 13"

Post autor: Setaarius » 13 lis 2020, 22:40

Eeee tam, 24 się mieści do auta, bariera to wielkość samochodu, trzeba kupić TIR-a :lol:

Mi w głowie od dawna siedzi T400. Uważam, że to wszystko co miałbym siłę wytaszczyć i rozłożyć w pojedynkę, a wysokość na której jest okular w zenicie dodatkowo odpowiada pod wysokość na jakiej mam oczy, żeby nie stosować drabiny.
Celestron SkyMaster Pro 20x80mm, Celestron SkyMaster 15x70mm, Bresser (Lidletka) 10x50mm, Helios Aquila MS WP 6,5x32mm

KrzysiekRajda
Site Admin
Posty: 768
Rejestracja: 05 wrz 2017, 15:52

Re: Ultralekki teleskop 13"

Post autor: KrzysiekRajda » 13 lis 2020, 23:04

16" to już również docelowa średnica o dużych możliwościach bez używania drabinki do obserwacji co wiadomo przekłada się bezpośrednio na wygodę obserwacji, gdybym nie miał 14 calówki i 20 stki napewno jedynym docelowym dużym Newtonem byłaby właśnie taka szesnasto calówka
ATM Columbus 20'', ATM AstroScope 14'',ATM Saturn 6'', Meade SCT 10'' modyfikowany, Intes MN 5'',Orion Sky Scanner 4'', TS 25x100, SkyMaster Pro 20x80,TS 15X70, Zeiss, Nikon 10x50, Steiner 8x30, Canon 350D, i trochę dobrych szkiełek

Awatar użytkownika
Patryk
Site Admin
Posty: 360
Rejestracja: 08 kwie 2019, 08:31

Re: Ultralekki teleskop 13"

Post autor: Patryk » 14 lis 2020, 05:36

KrzysiekRajda pisze:
13 lis 2020, 23:04
16" to już również docelowa średnica o dużych możliwościach bez używania drabinki do obserwacji
Nie tak do końca. Ja u Waldiego przez jego 16" musiałem stawać na jakimś pustaku, a i tak w zenicie nie sięgałem do okularu.
